Наборы для вальцовки

Для монтажа холодильных контуров, систем кондиционирования и теплообменного оборудования качество вальцовки определяет герметичность и ресурс всей установки. Неправильно сформированный раструб — основная причина утечек хладагента и отказа компрессора. Профессиональный набор для вальцовки должен обеспечивать не просто деформацию металла, а строго заданную геометрию посадочного места в соответствии с техническими регламентами (ANSI/SAE, DIN).

Конструктивные различия инструмента

Рынок предлагает два типа механизмов развальцовки, принципиально отличающихся по точности и безопасности работы с медью М1, М2 и их зарубежными аналогами:

1. Конусные (конические) вальцовки.
   Классический винтовой механизм, где конус вдавливается в трубу вращением рукоятки. Основная проблема таких моделей — отсутствие ограничителя хода. Оператор вынужден контролировать усилие «на ощупь», что при работе с мягкой медью (особенно отожженной) ведет к истончению стенки (минимальная толщина в зоне раструба снижается ниже допустимых 0.8–1.0 мм) и микротрещинам. Такие инструменты допустимы лишь для эпизодического ремонта бытовых сплит-систем с давлением фреона до 15 бар.

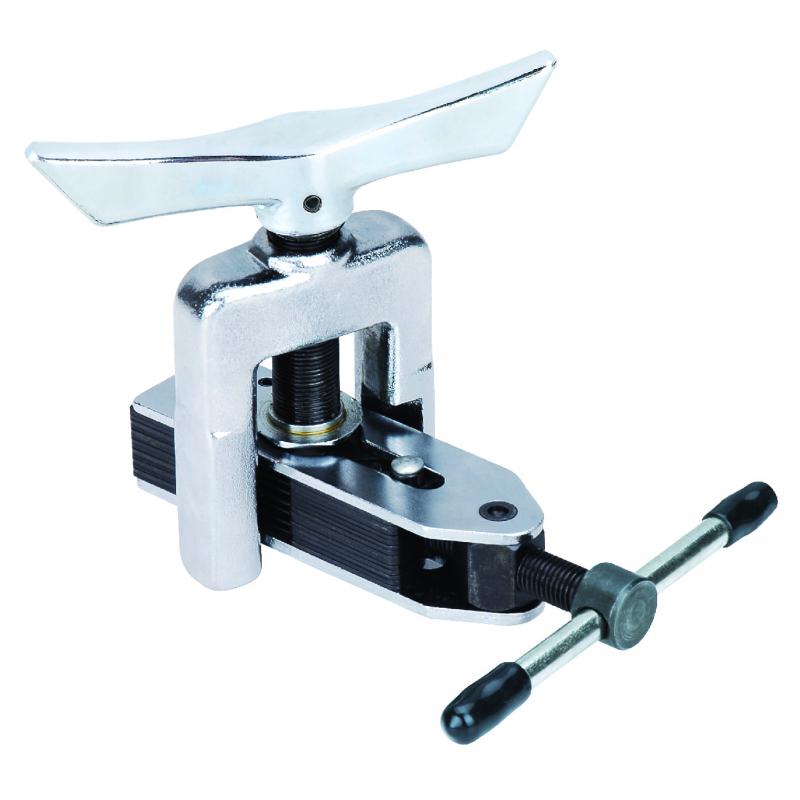

2. Эксцентриковые (эксцентрические) вальцовки с храповиком.
   Инструмент профессионального уровня. Конус смещен относительно оси вращения и закреплен на подшипниковом узле. Это обеспечивает пластическое течение металла без рисок и задиров, формируя зеркальную поверхность раструба.
   Ключевое преимущество — встроенный ограничитель момента (храповой механизм), который отключает подачу конуса при достижении расчетной глубины деформации. Это исключает перевальцовку, при которой края трубы расходятся «лепестками» или лопаются. Рекомендован для монтажа VRV/VRF-систем, где рабочее давление может превышать 40 бар.

Критерии оценки качества готового раструба

Перед фиксацией соединения проверьте результат по трем параметрам:

• Концентричность. Отсутствие овальности и смещения центра раструба относительно оси трубы. Проверяется визуально или калибром.

• Угол раскрытия. Для медных соединений под стандартные фитинги требуется угол 45° (или 37° для систем с повышенными вибрациями). Допуск составляет не более ±2°.

• Отсутствие ступеньки. Внутренняя поверхность должна быть гладкой, без кольцевых канавок, которые оставляет изношенный или некалиброванный конус.

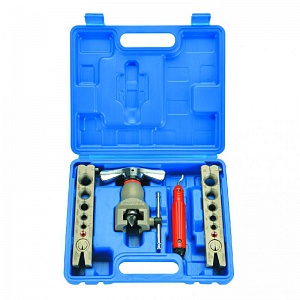

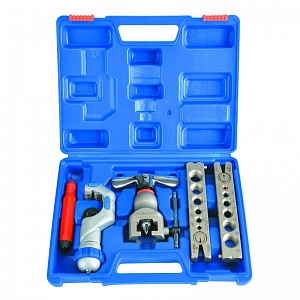

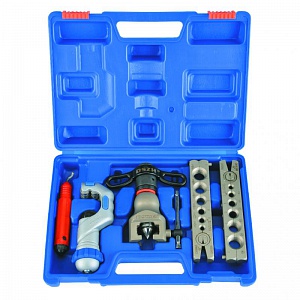

Состав набора

При выборе набора не ориентируйтесь на количество позиций. Оценивайте исполнение ключевых элементов:

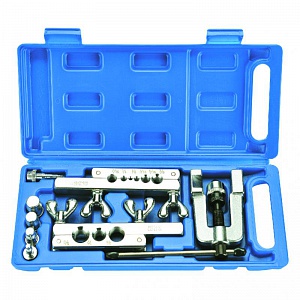

• Матрицы (зажимные блоки). Должны иметь точную калибровку под наружный диаметр. Недопустим люфт трубы в зажиме — это ведет к биению и неравномерной толщине стенки. Преимущество у блоков с эксцентриковым зажимом: они охватывают трубу по всей окружности равномерно, в отличие от резьбовых барашков, которые деформируют профиль трубы в месте зажима.

• Материал конуса. Инструментальная быстрорежущая сталь (HSS) или сплавы с покрытием TiN (нитрид титана). От этого зависит ресурс набора (количество циклов до потери геометрии). Дешевые модели с закаленным конусом теряют класс шероховатости после 50–70 операций.

• Труборез. Важен не только острый ролик, но и направляющая, исключающая винтовой рез. Срез должен быть строго перпендикулярен оси (+/- 0.5°).

• Шабер (развертка). Обязателен для снятия заусенца снаружи и изнутри. Внутренняя фаска должна составлять не более 0.2–0.3 мм, чтобы не создавать концентратор напряжения.

Соответствие диаметров и систем измерений

Для промышленного монтажа предпочтительны наборы с универсальным комплектом матриц, включающим как метрический ряд (6, 10, 12, 16, 19, 22 мм), так и дюймовый (1/4, 3/8, 1/2, 5/8, 3/4). Это связано с тем, что импортные компрессоры (Copeland, Danfoss, Bitzer) комплектуются штуцерами в дюймовой системе, а конденсаторы и испарители российского производства — в метрической.

Важно: Никогда не пытайтесь вальцевать трубу в матрице с большим диаметром, подкладывая прокладки. Это гарантирует потерю герметичности. Используйте только матрицу, строго соответствующую калибру трубы.

Рекомендации по выбору

Техника безопасности и эксплуатационные нюансы

1. Смазка конуса обязательна. Используйте специальное масло для вальцовки (не веретенное). Оно снижает трение, предотвращает налипание меди и продлевает ресурс инструмента в 2–3 раза.

2. Контроль вылета трубы. Зажимайте трубу с величиной вылета над матрицей строго по риске на инструменте (обычно 1.5–2.0 мм). Меньший вылет даст недостаточный бортик, больший — приведет к отбортовке и замятию.

3. Используйте трубогиб. Набор без трубогиба не является полноценным. Изгибать трубу руками или на колене запрещено: это меняет овальность сечения и создает локальные напряжения, которые при вальцовке перейдут в трещину.
