Контроллеры Elitech

Контроллеры Elitech

Контроллеры Elitech применяются для поддержания температуры в холодильных шкафах, витринах, камерах, небольших технологических установках. Прибор получает сигнал датчика, сравнивает его с заданными условиями, переключает предусмотренные выходы. Состав этих выходов определяет, сможет ли устройство управлять только охлаждением либо дополнительно обслуживать оттайку, вентиляторы, сигнализацию.

Выбор начинается с рабочего процесса. Простому холодильному шкафу с естественной оттайкой требуется одна конфигурация, морозильной камере с электронагревателями — другая. Число кнопок, цвет дисплея, близкое обозначение серии не заменяют проверку схемы.

Семейства приборов по назначению

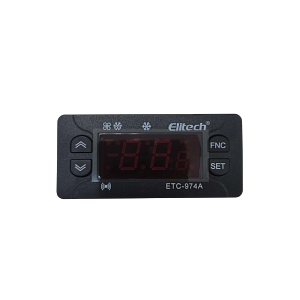

В ассортименте Elitech представлены термостаты с режимами охлаждения либо нагрева, холодильные регуляторы, специализированные блоки управления камерами. STC-1000X относится к устройствам с переключением между охлаждением, нагревом. ECS-961neo, ECS-974neo представляют холодильные исполнения с различным набором функций; точную конфигурацию определяют по коду прибора.

Электронный термостат следует отличать от регистратора температуры. Регистратор сохраняет измерения для последующего просмотра, тогда как контроллер формирует управляющее воздействие. Возможность удалённого наблюдения, архивирования, дистанционной настройки предусмотрена только у соответствующих моделей либо при использовании совместимого модуля.

Температурный диапазон без подмены характеристик

Диапазон измерения, диапазон уставок, допустимая температура самого корпуса относятся к разным параметрам. Датчик способен работать в отрицательной зоне, при этом электронный блок может требовать положительной температуры окружающего воздуха. Поэтому панель размещают по условиям конкретного исполнения, защищая соединения от конденсата.

У STC-1000X заявлены измерение от −50 до +120 °C, разрешение 0,1 °C. Для участка от −20 до +50 °C указана погрешность ±1 °C, за его пределами — ±1,5 °C. Эти значения относятся к названной модели, а не ко всем контроллерам Elitech.

При замене температурного зонда проверяют тип чувствительного элемента, его характеристику, рабочий диапазон, оболочку. Механически подходящий разъём не подтверждает электрическую совместимость. Удлинение линии оценивают по требованиям прибора, условиям прокладки, помехам от силового оборудования.

Как оценить долю времени работы компрессора

Для анализа установившегося цикла используют коэффициент рабочего времени: k = tработы / (tработы + tпаузы). Здесь k — безразмерная величина; tработы, tпаузы — продолжительности включения, останова, выраженные в одинаковых единицах. Показатель описывает наблюдаемый цикл, но не является универсальной нормой исправности.

Если компрессор работает 8 минут, затем останавливается на 12 минут, k = 8 / 20 = 0,40. За час с такими повторяющимися циклами суммарное включение составит около 24 минут. При открывании двери, загрузке тёплой продукции, оттайке соотношение изменится.

Постоянная работа компрессора может быть связана с высокой тепловой нагрузкой, обмерзанием испарителя, неисправностью холодильного контура либо ошибкой измерения. Контроллер Elitech в этой ситуации показывает состояние управления, но причина не обязательно находится в электронике. Сначала сопоставляют температуру, команду выхода, фактическую работу исполнительного оборудования.

Оттайка без конфликта с охлаждением

Для морозильного оборудования важна последовательность отключения охлаждения, нагрева испарителя, стекания воды, восстановления обдува. Контроллер должен поддерживать нужный способ оттайки, иметь достаточное количество выходов. В схеме предусматривают блокировки, исключающие недопустимое одновременное включение оборудования.

Завершение по температуре требует корректно установленного зонда теплообменника. Ограничение по времени защищает от бесконечного цикла при недостижении заданной температуры. Задержки после оттайки выбирают по конструкции установки, не перенося значения с посторонней камеры.

Электрическая совместимость при замене

Маркировка контактов может содержать разные допустимые токи для активной либо индуктивной нагрузки. Нагреватель, катушка контактора, двигатель вентилятора создают разные условия коммутации. Для компрессора учитывают также пусковую характеристику, частоту включений, требования изготовителя агрегата.

Для подбора контроллера Elitech подготавливают:

• фотографию маркировки, полный код, существующую схему;
• напряжение питания, количество температурных зондов;
• перечень исполнительных устройств с рабочими токами;
• режим охлаждения, способ оттайки, параметры блокировок;
• требования к связи, архиву тревог, монтажным размерам.

После выбора сопоставляют смысл параметров старого прибора с настройками нового. Одинаковая буква в меню разных серий не обязательно обозначает одну функцию. Сохранённый набор уставок переносится только после проверки логики, единиц измерения, направления регулирования.

FAQ

Можно ли одним контроллером управлять охлаждением с нагревом

Это возможно у исполнения с соответствующими выходами, алгоритмом переключения режимов. Для холодильной камеры отдельно проверяют, предназначен ли выход нагрева для поддержания температуры либо для оттайки. Эти функции имеют разную логику работы.

Почему компрессор запускается с задержкой

Причиной может быть активный таймер повторного пуска, пауза после подачи питания, оттайка либо внешняя блокировка. Задержка уменьшает риск слишком частых запусков. Её значение согласуют с допустимым режимом компрессора.

Все ли контроллеры Elitech подключаются к сети

Нет, коммуникационные возможности зависят от модели, комплектации. Требуются совместимый интерфейс, поддерживаемый протокол либо предусмотренный производителем модуль. Наличие цифрового дисплея не означает наличие удалённого доступа.
