• Обратные клапаны серии CV используются на всасывающих, жидкостных и нагнетательных трубопроводах, а также трубопроводах горячего газа систем холодоснабжения и кондиционирования;
• Седло и уплотнения обратных клапанов серии CV имеют превосходные характеристики уплотнения;
• Для обратных клапанов серии CV доступны как резьбовые, так и соединения под пайку.
Особенности:
• Обеспечивают однонаправленный поток хладагента и предотвращают реверс жидкости или газа;
• Клапан имеет встроенный демпфирующий поршень, позволяющий устанавливать клапан в линиях с пульсацией давления;
• Предотвращают обратную конденсацию хладагента из теплых участков холодильного контура в холодный испаритель;
• CVRH имеет усиленную пружину с ΔP = 0.3 бар и могут использоваться в холодильных установках с параллельно установленными компрессорами (централях);

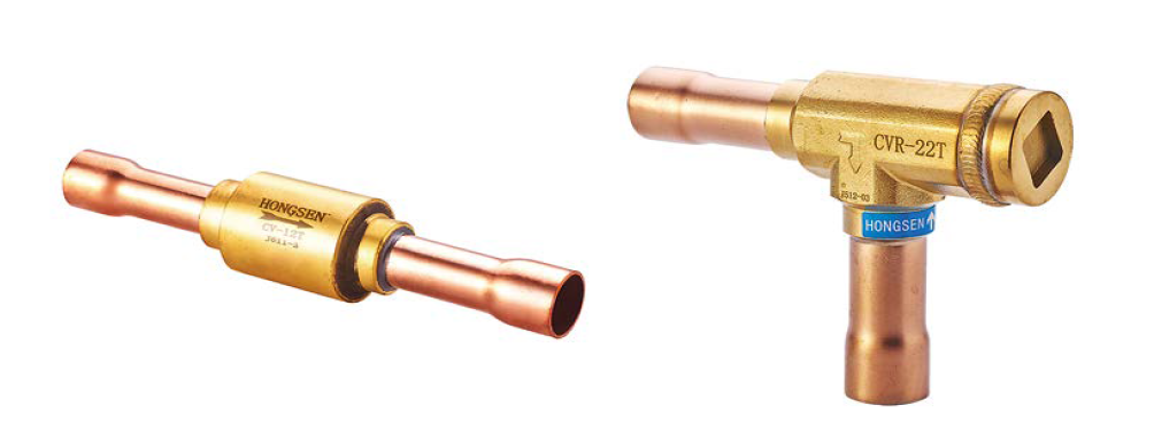

• Доступны типы клапаны как прямоточной, так и угловой конструкции.
Технические параметры:
| Применяемые хладагенты |
ГХФУ или ГФУ |
|---|---|
| Диапазон рабочих температур |
-50°C~ +140°C
|
| Максимальное рабочее давление |
4.6 МПа |
| Максимальное испытательное давление |
6.5 МПа |
Обратные клапаны серии CV под пайку:
| Наименование | Тип |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|---|
| мм | дюйм | |||
| CV-6T | Прямоточный | 6 |
1/4 |
0,56 |
|
CV-10T |
Прямоточный |
10 |
3/8 |
1,43 |
|
CV-12T |
Прямоточный |
12 |
1/2 |
2,05 |
|
CV-16T |
Прямоточный |
16 | 5/8 |
3,6 |
|
CV-19T |
Прямоточный |
19 | 3/4 | 5,5 |
|
CVRH-22T |
Угловой | 22 | 7/8 | 8,5 |
|
CVRH-28T |
Угловой |
28 | 1 1/8 | 19 |
|
CVRH-35T |
Угловой |
35 | 1 3/8 | 29 |
| CVRH-42T |
Угловой |
42 | 1 5/8 | 30 |
Обратные клапаны серии CV под отбортовку (гайку):
| Наименование | Тип |
Присоединения |
Коэффициент kv, м3/ч | |
|---|---|---|---|---|
| дюйм | тип резьбы | |||
| SGN-1/4 SAE | Прямоточный | 1/4 |
SAE |
0,56 |
|
SGN-3/8 SAE |
Прямоточный |
3/8 |
SAE |
1,43 |
|
SGN-1/2 SAE |
Прямоточный |
1/2 |
SAE |
2,05 |
|
SGN-5/8 SAE |
Прямоточный |
5/8 |
SAE |
3,6 |
|
SGN-3/4 SAE |
Прямоточный |
3/4 |
SAE |
5,5 |
Примечание: Значение Kv, когда перепад давления составляет 100 кПа, скорость потока при м3/ч воды с плотностью 1000 кг/м3 протекает через клапан.
