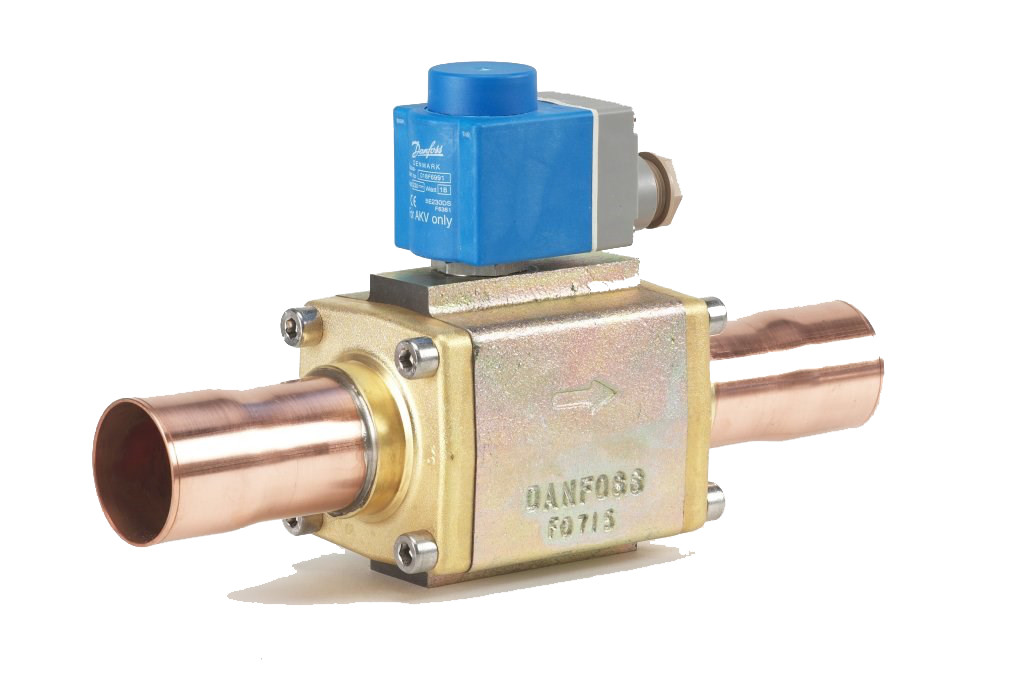

Клапаны AKV являются электроприводными расширительными клапанами, предназначенными для холодильных установок, могут быть использованы с CFC, HCFC, и HFC хладагентами. Клапаны AKV управляются контроллерами из семейства Danfoss ADAP-KOOL®, поставляются в следующей комплектации:
- клапан в сборе;
- катушка с клеммной коробкой или кабелем;
- запасные детали в виде верхней части, сопловой вставки и фильтра.
Клапаны AKV 10 охватывают диапазон мощности от 1 до 16 кВт (R22) и делятся на 7 ступеней производительности.
Клапаны AKV 15 охватывают диапазон мощности от 25 до 100 кВт (R22) и делятся на 4 ступени производительности.
Особенности
- Для хладагентов CFC, HCFC, HFC
- Широкий диапазон регулирования
- Заменяемая сопловая вставка
- Выполняет функцию соленоидного клапана
- Широкий диапазон катушек для постоянного и переменного тока
Номинальная производительность AKV
|
Тип клапана |
Расчетная производительность, кВт |
kv |
Соединения |
||||||
|
R22 |
R134a |
R404A/R507 |
R407C |
м3/ч |
Вход х выход, дюйм |
Код заказа |
Вход х выход, мм |
Код заказа |
|
|
AKV 10-1 |
1,0 |
0,9 |
0,8 |
1,1 |
0,010 |
3/8 X 1/2 |
068F1161 |
10 X 12 |
068F1162 |
|
AKV 10-2 |
1,6 |
1,4 |
1,3 |
1,7 |
0,017 |
3/8 X 1/2 |
068F1164 |
10 X 12 |
068F1165 |
|
AKV 10-3 |
2,6 |
2,1 |
2,0 |
2,5 |
0,025 |
3/8 X 1/2 |
068F1167 |
10 X 12 |
068F1168 |
|
AKV 10-4 |
4,1 |
3,4 |
3,1 |
4,0 |
0,046 |
3/8 X 1/2 |
068F1170 |
10 X 12 |
068F1171 |
|
AKV 10-5 |
6,4 |
5,3 |
4,9 |
6,4 |
0,064 |
3/8 X 1/2 |
068F1173 |
10 X 12 |
068F1174 |
|
AKV 10-6 |
10,2 |
8,5 |
7,8 |
10,1 |
0,114 |
3/8 X 1/2 |
068F1176 |
10 X 12 |
068F1177 |
|
AKV 10-7 |
16,3 |
13,5 |
12,5 |
17,0 |
0,209 |
1/2 X 5/8 |
068F1179 |
12 X 16 |
068F1180 |
|
AKV 15-1 |
25,5 |
21,2 |
19,6 |
25,2 |
0,250 |
3/4 X 3/4 |
068F5000 |
18 X 18 |
068F5001 |
|
AKV 15-2 |
40,8 |
33,8 |
31,4 |
40,4 |
0,400 |
3/4 X 3/4 |
068F5005 |
18 X 18 |
068F5006 |
|
AKV 15-3 |
64,3 |
53,3 |
49,4 |
63,7 |
0,630 |
7/8 X 7/8 |
068F5010 |
22 X 22 |
068F5010 |
|
AKV 15-4 |
102 |
84,6 |
78,3 |
101 |
1,000 |
1 1/8 X 1 1/8 |
068F5015 |
28 X 28 |
068F5016 |
Производительности указаны при условиях:
Температура конденсации tc = 32°C
Температура жидкости перед ТРВ ti = 28°C
Температура испарения te = 5°C
