Модули расширения AK-XM, AK-CM

AK-XM / AK-CM – Модули расширения, применяемые в стандартных контроллерах. С увеличением количества испарителей требуются дополнительные входы и выходы. Для этого к модулю контролера подсоединяются модули расширения. При помощи разъемов по бокам модулей осуществляется подача питания и передача данных между модулями.

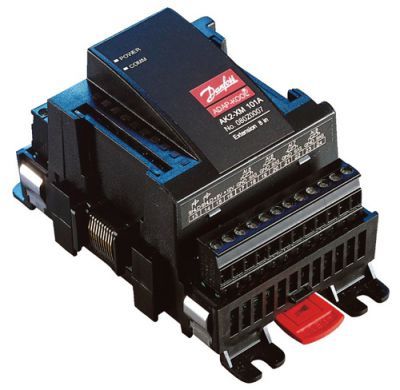

АК-ХМ 101А

Функции

Модуль имеет 8 аналоговых входов для датчиков температуры

и давления, сигналов 0—10 В и сухих контактов.

Напряжение питания к модулю подводиться от предыдущего

модуля в ряду. Питание преобразователя давления может подаваться с выходов 5 В и 12 В.

Используются только два верхних светодиода:

• Напряжение питания

• Связь с контроллером (красный = ошибка)

AK-XM 102A / AK-XM 102B

Модуль имеет 8 цифровых входов для сигналов напряжения(ВКЛ/ВЫКЛ).

AK-XM 102A для сигналов низкого напряжения.

AK-XM 102B для сигналов высокого напряжения.

Напряжение питания к модулю приходит от предыдущего в ряду модуля.

Светодиоды показывают:

• Напряжение питания на модуле
• Активную связь с контроллером (красный = ошибка)
• Статус каждого входа с 1 по 8 (горит — есть напряжение).

AK-XM 204A / AK-XM 204B

Модуль имеет 8 релейных выходов.

Напряжение питания к модулю поступает от предыдущего в

ряду модуля.

Ручное управление реле (только для AK-XM 204B) Восемь переключателей на лицевой панели позволяют вручную управлять релейными выходами.

Доступны три положения: ВКЛ (ON), ВЫКЛ (OFF) и Авто (Auto) – управляется контроллером.

На крышке контроллера расположены два ряда светодиодов.

Левый ряд:

•  Питание
•  Связь с контроллером. (Красный = ошибка.)
•  Статус выходов DO1— DO8

Правый ряд (только для AK-XM 204B):

•  Ручное переключение реле (Горит – ручное управление; не горит – автоматическое)

AK-XM 205A / AK-XM 205B

Модуль имеет:

•  8 аналоговых входов для датчиков температуры и давления,

сигналов 0—10 В и сухих контактов.

•  8 релейных выходов.

Напряжение питания к модулю поступает от предыдущего в

ряду модуля.

Ручное управление реле (только для AK-XM 205B) Восемь переключателей на крышке позволяют вручную управлять релейными выходами.

Доступны три положения: ВКЛ (ON), ВЫКЛ (OFF) и Авто (Auto) – управляется контроллером.

На лицевой панели имеется два ряда светодиодов.

Левый ряд:

•  Напряжение питания
•  Связь с контроллером (красный = ошибка)
•  Статус каждого выхода с 1 по 8

Правый ряд (только для AK-XM 205B):

•  Ручное переключение реле (Горит – ручное управление; не горит – автоматическое)
