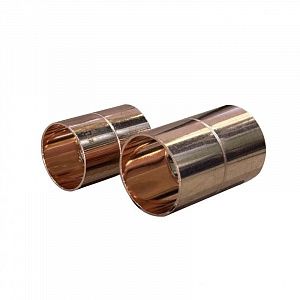

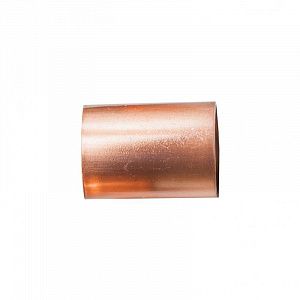

Муфты медные: соединительные элементы для промышленных холодильных магистралей
Муфты медные применяются в герметичных трубопроводах холодильного и климатического оборудования. Элемент формирует прямолинейный стык участка труб одинакового диаметра или создает переход при изменении типоразмера. Соединение относится к капиллярной пайке. В зоне контакта образуется сплав припоя и меди, который распределяется по кольцевому зазору под действием капиллярного давления. Соединение не содержит резьбовых элементов, прокладок или эластомерных манжет.
В промышленных системах применение резьбовых фитингов вызывает риск утечек при пусковых нагрузках компрессора. Муфты медные исключают этот фактор. Соединение представляет собой монолитный участок трубопровода, работающий под давлением. Поверхность не нарушает профиль потока. Масло и фреон проходят через стык без турбулентности и локального завихрения, что обеспечивает возврат смазки в картер компрессора.
Муфты медные выпускают из бессиродородной меди марок M1 или CU-DHP. Содержание кислорода ≤0,04%. Внутренний слой остается химически нейтральным и не вступает в реакцию с синтетическими маслами. Трубопровод с таким фитингом допускается к эксплуатации с хладагентами R22, R134a, R404A, R407C, R410A, R32, R290. При правильной пайке срок службы соединения сопоставим с ресурсом всей магистрали.
Конструкция и рабочие параметры изделий
Корпус имеет цилиндрическую форму и внутренний профиль, соответствующий наружному диаметру трубной заготовки. Входная кромка фасонирована, что задаёт направляющую. В зазоре 0,05–0,15 мм возникает капиллярный поток припоя. Уменьшение зазора препятствует заполнению, увеличение — формирует пустоты.
Прочность соединителя зависит от толщины стенки. В холодильных системах бытового класса используют изделия 0,8–1,1 мм. В магистралях промышленного холода применяют толщину 1,2–1,5 мм. Муфты медные выдерживают рабочее давление 3,5–4,8 МПа. Пиковая нагрузка при пуске компрессора достигает 6–7 МПа. В зоне пайки материал сохраняет твердость 40–65 HB и предел текучести 70–90 МПа.
Критический параметр — овальность. Допустимое значение ≤3%. Превышение приводит к локальной деформации при нагреве и формирует «карманы» припоя. Такие зоны становятся слабыми участками при длительной вибрации компрессора. В магистралях длиной свыше 12–15 м допускается монтаж только изделий с контролем овальности.
Области применения в промышленном оборудовании
В витринных холодильных системах и моноблоках соединение применяется на вертикальных и горизонтальных участках магистрали. Стандартный узел — участок между испарителем и компрессором. Муфта обеспечивает непрерывность канала. В транспортных установках избегают резьбовых соединений, так как вибрация создаёт динамический люфт. Сегмент из меди исключает разболтовку.
В тепловых насосах капиллярное соединение стабильно в режиме реверса. После перехода из режима «нагрев» в режим «охлаждение» температура резко меняется. Муфта сохраняет геометрию. Пайка при 600–710 °C не разрушает кристаллическую структуру, и трубопровод выдерживает температурную экспансию.
Чиллеры используют соединители на участках высокого давления. В камерах c постоянной нагрузкой монтаж выполняется без промежуточных уплотнений. Муфты медные снимают фактор «усталости резьбы». Фитинг не требует обслуживания и не вызывает перерасхода хладагента при сезонных включениях.
Типоразмеры и исполнение
Стандартные номинальные размеры изделий:
-
1/4”
-
3/8”
-
1/2”
-
5/8”
-
3/4”
-
7/8”
-
1 1/8”
Размер указывается в дюймах, но внутренняя геометрия рассчитывается по метрическим значениям. Толщина стенки определяет допустимый режим давления. Для хладагентов R410A и R32 применяют изделия ≥0,9 мм. Для R22 и R404A возможен диапазон 0,8–1,1 мм. Уменьшение толщины при высоком давлении вызывает уплощение профиля.
Переходные модели используются при модернизации оборудования или подключении блоков с отличающимися патрубками. Ступенчатые переходы запрещены. Внутренняя поверхность должна оставаться гладкой. Резкий перепад диаметра приводит к маслозадержанию и изменению скорости потока.
Технология монтажа
Подготовка выполняется на труборезе. Поперечность — 90°. Кромочные дефекты удаляют разверткой. Вставка элементом выполняется без натяга. Деформация трубы запрещена. Пайка производится с продувкой азотом, что исключает образование оксидов на внутреннем слое.
Расплавленный припой вводят с торца. Капиллярный поток распространяется по периметру. Допускается использование серебряных припоев Ag5–Ag45. Температура плавления — 600–710 °C. Перегрев снижает вязкость, образует пористость. После пайки контур вакуумируют до 200–500 мкм.
Фиксация трассы снижает нагрузку на шов. Для диаметра 1/2” шаг опор — 600–800 мм, для 5/8”–7/8” — 800–1000 мм. На участках 1–1/8” расстояние увеличивают до 1200 мм. Ошибка в размещении опор увеличивает изгибающий момент и вызывает усталостный надлом.
Муфты медные от «Русские Медные Трубы»: контроль сортности, повторяемость партии
Компания выпускает соединители на основе сертифицированной трубной меди. Геометрия контролируется по измерению биения и овальности. Внутренний слой очищен от технологических следов прокатки. Изделия поставляются в рулонной или штучной упаковке. Не допускается контакт с абразивным материалом.
Ассортимент включает прямые и переходные исполнения. Диаметры соответствуют промышленным стандартам. Поставки формируются серийно. Для OEM-заказов доступна настройка толщины стенки. Внутренняя маркировка идентифицирует партию и стандарт: EN 12735-1 или ASTM B280.
Как оформить заказ
Для заказа предоставьте параметры: диаметр труб, тип исполнения, курс хладагента, длина трассы и режим компрессора. Специалисты подберут модель и толщину корпуса. Возможна комплектация партиями под монтажную смену или поставка на постоянную основу.
