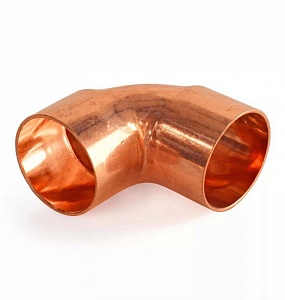

Отводы медные дюймовые

Отводы медные дюймовые под пайку: технические параметры, размеры, подбор для трассы

Назначение отвода в дюймовой медной магистрали

Поворот трассы лучше выполнять заводским фитингом, а не гибкой «по месту». Так сохраняется круглость сечения, падают локальные потери давления. На холодильных контурах это улучшает возврат масла при длинных участках всасывания.

Дюймовый ряд привязан к наружному диаметру (OD), а не к условному проходу. Ошибка типоразмера ломает посадку раструба, затем нарушается капиллярный зазор под пайку. В таких ситуациях Отводы медные дюймовые становятся «слабым звеном» уже на опрессовке.

Фитинг нужен не только ради геометрии, но ради повторяемости узла. Одинаковый угол даёт прогнозируемый радиус, стабильную длину врезки. Отводы медные дюймовые снижают риск овальности, которая появляется при ручной гибке на малом радиусе.

Конструкции и углы поворота: 45°, 90°, радиус, раструб

На практике используют два базовых угла: 45° для плавного обхода, 90° для компактной компоновки. Плавный поворот уменьшает турбулентность, снижает шум газа на высоких скоростях. Жёсткий поворот экономит место в коробе, упрощает трассировку.

По радиусу различают «короткий» и «длинный» поворот, что влияет на сопротивление. На газовой линии длинный радиус даёт меньше потерь, особенно при больших OD. При дефиците места выбирают короткий радиус, затем контролируют перегрев, чтобы режим не «уехал».

По исполнению встречаются однораструбные, двухраструбные варианты. Один раструб удобен на узлах, где второй конец должен войти в соседний раструб без муфты. Двухраструбный формат ускоряет сборку, а Отводы медные дюймовые при этом дают меньше соединений на один поворот.

Размеры дюймового ряда: OD в миллиметрах и типовые диапазоны

В HVAC дюйм означает наружный диаметр трубы, поэтому сверка идёт по OD. Это важно при покупке, потому что «похоже на 12 мм» не является размером. Отводы медные дюймовые выбирают по маркировке трубы, затем по таблице OD.

Для точной спецификации удобно фиксировать OD в миллиметрах рядом с дюймом. Это ускоряет входной контроль на складе, затем уменьшает пересорт на монтаже. Если проект смешивает метрический ряд с дюймовым, риск ошибки растёт кратно.

Ниже — практичная таблица соответствия, её удобно копировать в ведомость. Значения округлены до двух знаков, этого достаточно для подбора под пайку. В тексте трассы Отводы медные дюймовые часто идут на 3/8", 1/2", 5/8", 3/4", 7/8", 1".

Материал, стандарты, допуски: что влияет на качество пайки

Для пайных фитингов обычно применяют деоксидированную медь типа Cu-DHP (C12200, CW024A). Такой материал стабильно работает при капиллярной пайке, даёт предсказуемое смачивание. Для ответственных узлов важна чистота внутренней поверхности, а не «яркий блеск».

Нормативная база для фитингов под капиллярную пайку встречается в виде ГОСТ 32590-2013, а также EN 1254-1. В техзадании полезно фиксировать стандарт, чтобы не получить «похожий» раструб с другой посадкой. Отводы медные дюймовые при этом подбираются не по фото, а по параметрам соединения.

Капиллярный зазор должен быть в рабочем диапазоне, иначе припой не заполняет стык равномерно. Недостаточный зазор даёт поверхностный валик, внутри остаётся пустота. Завышенный зазор снижает прочность шва, а Отводы медные дюймовые начинают «потеть» на циклах температуры.

Монтаж капиллярной пайкой: подготовка, прогрев, контроль

Подготовка начинается с ровного реза труборезом, затем снимается внутренний заусенец. Посадочная зона очищается до металла, затем обезжиривается. Раструб фитинга тоже чистят, иначе флюс работает хуже.

Прогрев ведут по массе фитинга, а не по кромке трубы. При недогреве припой остаётся снаружи, капилляр не формируется. При перегреве флюс выгорает, смачивание падает, а Отводы медные дюймовые получают пористый шов.

После пайки узел охлаждают естественно, без воды. Остатки флюса удаляют полностью, иначе растёт риск коррозии в зоне шва. Контроль выполняют визуально по равномерному кольцу припоя, затем по опрессовке, затем по проверке утечек.

Режимы работы: давление, температура, совместимость с контуром

Рабочие режимы зависят от типа пайки: мягкая пайка имеет более жёсткие ограничения по температуре. Твёрдый припой обычно выбирают для холодильных трасс, где есть термоциклы, вибрация. Отводы медные дюймовые в таких системах должны выдерживать не только давление, но и пуски.

Для смесевых хладагентов важны перегрев и скорость газа, потому что они влияют на возврат масла. Неправильная трассировка с избыточным сопротивлением меняет режим дросселирования. На этом фоне даже правильные Отводы медные дюймовые не спасают, если повороты собраны «ступеньками».

Отдельно оценивают совместимость с изоляцией, особенно при пайке рядом с готовым слоем. Участок защищают термозащитой, иначе изоляция разрушается, затем появляется конденсат. Правильный фитинг уменьшает время прогрева, а Отводы медные дюймовые помогают собрать узел без лишних муфт.

Как оформить спецификацию и перейти к заказу без пересорта

В спецификации фиксируют три параметра: размер OD в дюймах, угол поворота, исполнение раструбов. Для крупных диаметров дополнительно указывают радиус, если проект требует длинный поворот. Отводы медные дюймовые удобно группировать по углам 45° и 90°, так проще сверять ведомость.

Дальше добавляют требования к стандарту фитинга, типу пайки, а также к материалу припоя. Для холодильных контуров полезно указать «под твёрдый припой», чтобы монтаж не ушёл в мягкую пайку. Если узлы идут в зоне обслуживания, фиксируют требования к доступу для прогрева.
