Переходы медные

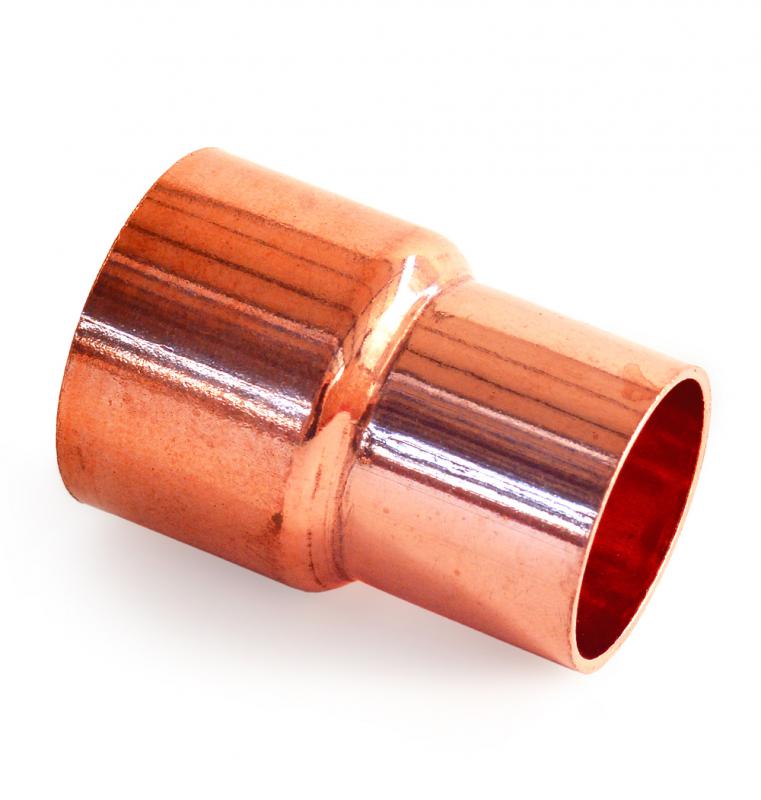

Переходы медные: инженерный элемент изменения диаметра в холодильных и HVAC-магистралях

Переходы медные применяют в магистралях из медных труб для регулирования диаметра трассы при сохранении внутреннего профиля. Узел ΔD (разница диаметров) снижает локальное сопротивление и стабилизирует параметры потока. На участках, где трасса переходит от испарителя к компрессору, переходы медные предотвращают маслозадержание и уменьшают вероятность кавитации. В промышленном холоде и HVAC-системах изменение диаметра выполняют только заводскими элементами.

Корпус перехода формирует участок плавного перехода между патрубками. При пайке сохраняется капиллярный зазор и создаётся монолитное соединение. Внутренний профиль не сужается, металлическая стенка не истончается на малом радиусе. В системах с компрессорами высокой мощности такие переходы уменьшают импульсные скачки давления и обеспечивают стабильный расход хладагента.

Когда трассу пытаются сужать ручным изгибом или обжимом, толщина стенки уменьшается неравномерно. На внутреннем радиусе возникают зоны стагнации масла. После нескольких циклов пуска такие места становятся источниками вибрационных разрушений. Фабричные переходы медные имеют повторяемую геометрию и чистоту поверхности. Это снижает механические напряжения в стыках, что особенно заметно в магистралях длиной 10–25 м.

Конструкция и технические параметры

Переходы медные производят из трубной меди CU-DHP или M1 в состоянии отжига. Корпус выполняют из цельной заготовки. Сварные фитинги не допускаются, поскольку разрывают волокнистую структуру металла. Внутренний канал гладкий, без кольцевых уступов. Заводские радиусы и фаски обеспечивают стабильный капиллярный зазор при монтаже.

Функциональные величины:

• D1 — входной диаметр;

• D2 — выходной диаметр;

• L — рабочая длина перехода;

• t — толщина стенки;

• α — угол подводной фаски.

Толщина стенки определяет устойчивость к давлению. Для бытовых и коммерческих магистралей применяют t = 0,8–1,1 мм, для промышленных трасс t = 1,2–1,5 мм. В зоне нагрева снижение t на внутреннем радиусе более чем на 15% повышает риск утечки. Допустимая овальность — ≤2,8–3,0%.

Капиллярный участок формирует равномерное втягивание припоя. Зазор 0,05–0,10 мм обеспечивает скорость заполнения 1,2–2,8 мм/с. При зазоре ≥0,2 мм образуются пустоты 3–8% от сечения, что снижает ресурс узла. Переходы медные проектируют так, чтобы после охлаждения не менялся внутренний диаметр и не возникали «мертвые зоны».

Материал и стандарты

Бескислородная медь CU-DHP содержит ≤0,04% кислорода. Внутренняя поверхность остаётся нейтральной и не вступает в реакцию с полиэфирными и минеральными маслами. Наличие оксидов изменяет кислотность и разрушает смазку. Для этого сектора применяют переходы медные, не создающие очагов коррозионного разрушения.

Регламентирующие стандарты:

• EN 1254-1 — геометрия фитинга, допуски, состояние поверхности, фаска;

• ASTM B280 — требования к трубной меди, чистота и механические свойства.

В рабочем состоянии медь демонстрирует:

• предел прочности 200–260 МПа,

• предел текучести 70–95 МПа,

• твёрдость 40–65 HB.

Пайка при 600–710 °C не разрушает кристаллическую решётку и не вызывает зернограничных трещин. Переходы медные допускаются для магистралей, работающих с активными хладагентами и высокими пусковыми нагрузками.

Типы переходных элементов и применение

Прямые переходы медные обеспечивают изменение диаметра без корректировки траектории. Их используют при переходе от испарителя к конденсатору, когда требуется увеличить гидравлическую пропускную способность. Сегмент устраняет «бутылочный эффект» и сохраняет скорость потока без скачков.

Редукционные переходы медные формируют плавный ΔD. Такой элемент применяют при адаптации узлов или модернизации устройства. В охлаждающих установках редукционные исполнения исключают задержку масла в зоне резкого изменения диаметра. Внутренняя ступень недопустима: она создаёт турбулентность и повышает износ компрессора.

Специализированные переходники медные используют в каскадных холодильных установках и тепловых насосах высокой мощности. Эти фитинги проектируют по отдельным параметрам: длине L, ΔD и требуемому радиусу. Ошибка в геометрии приводит к кавитации, росту Pmax и преждевременному отказу компрессорной группы.

Диаметры и рабочие нагрузки

Стандартная линейка переходов медных:
1/4”, 3/8”, 1/2”, 5/8”, 3/4”, 7/8”, 1–1/8”.
Номинальный размер задают в дюймах, внутренний проход рассчитывают в миллиметрах.

Физическая логика:

• при ΔD=1 ступень (например 1/2→5/8) скорость потока снижается 0,26–0,41 м/с,

• при ΔD=2 ступени (3/8→3/4) формируется зона маслозадержания на L < 5D,

• допустимое падение скорости — до 35% без нарушения возврата масла.

Рабочее давление зависит от хладагента.
Контуры R410A / R32 функционируют при 3,5–4,8 МПа; пусковой импульс достигает 6–7 МПа. Переходы медные должны сохранять форму без локального прогиба.
R22 / R134a / R404A — нагрузка ниже. Допускается t ≤ 1,0 мм при коротких трассах.

Монтаж и пайка

Рез выполняют труборезом. Угол — 90°. Внутренние заусенцы удаляют развёрткой. Насаживание на трубу выполняют без сжатия. Элипсность нарушает капиллярный зазор и увеличивает риск трещин в зоне пайки.

Пайку проводят в среде азота с расходом 2–3 л/мин, чтобы исключить образование оксидной плёнки. Серебряный припой Ag-5 / Ag-15 / Ag-45 вводят с торца. Расплав втягивается в зазор и образует кольцевое соединение. Недогрев создаёт неполное заполнение, перегрев снижает вязкость и приводит к пористости.

После монтажа контур вакуумируют до 200–500 мкм. Остаточная влага разрушает смазку и снижает ресурс компрессора. Проверку соединений проводят течеискателем. Допускаются только непрерывные кольцевые линии припоя.

Переходы медные «Русские Медные Трубы»

Компания выпускает переходы медные из сертифицированной трубной меди. Каждый элемент проходит контроль геометрии, овальности и толщины стенки. Внутренняя поверхность без следов механической обработки. Упаковка защищает кромки от микротрещин.

Ассортимент включает прямые и редукционные исполнения в диапазоне 1/4–1–1/8 дюйма. Доступны B2B-партии с фиксированными параметрами. Для OEM-производителей выпускают нестандартные конфигурации. Документация подтверждает соответствие EN 1254-1 и ASTM B280.

Инженерный отдел подбирает ΔD, L, t и рекомендуемый припой. Для монтажных компаний возможен единый комплект: труба + переходные фитинги + монтажные опоры.

Как оформить заказ

Для заказа укажите тип перехода, входной и выходной диаметр, толщину стенки, рабочее давление и хладагент. Дополнительно обозначьте длину трассы и количество стыков. Специалисты подберут переходы медные под рабочий режим оборудования и сформируют поставку партиями.
