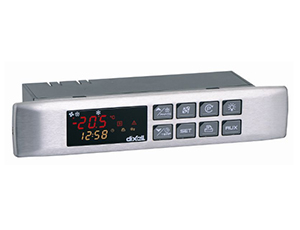

Dixell XB570L

Циклы работы контроллера: Cy1, Cy2, Cy3, Cy4 – предустановленные циклы в соответствии с самыми применимыми циклами в приложениях пищевой безопасности; пользователь может выбрать один из них в соответствии со своими собственными требованиями и при необходимости изменить его. Любой цикл может быть завершен вручную до его обычного окончания. При любом цикле можно использовать погружные датчики (до 3), они измеряют внутреннюю температуру продукта. Во время цикла  оттайка отсутствует, а вентиляторы всегда включены, цикл оттайки может быть выполнен до любого цикла заморозки. Данный цикл разбит на 3 фазы, которые полностью конфигурируются пользователем. Каждый контроллер снабжен выходом для выносного дисплея X-REP, который показывает температуру в помещении или продуктов. Контроллер XB570L снабжен внутренними часами реального времени и может подключаться к принтеру XB07PR. Это означает, что можно распечатать отчет, включающий все основные характеристики цикла: начало и конец цикла, продолжительность цикла, записи температур в помещении и продуктов.


Контроллер XB570L монтируется на панели в вырез 150x31мм и закрепляется с помощью винтов. Диапазон рабочей окружающей температуры - 0ч60°C. Избегайте мест, подверженных сильной вибрации, с присутствием агрессивных газов или с чрезмерной запыленностью. Те же рекомендации применяйте и к датчикам. Обеспечьте циркуляцию воздуха вокруг контроллера.


Контроллеры имеют клеммную колодку с зажимами под винт для подключения кабелей с сечением проводов до 2,5мм для датчиков и цифрового входа. Для подключения  электропитания и нагрузок имеются плоские контакты 6,3мм, необходимо использовать теплостойкие кабели. Перед подключением кабелей убедитесь, что напряжение  питания соответствует характеристикам контроллера. Кабели датчиков размещайте отдельно от кабелей питания, от выходных и силовых соединений. Не превышайте максимально допустимый ток для каждого реле, при более мощных нагрузках используйте подходящее внешнее реле.


Датчики должны устанавливаться баллоном вверх, чтобы предотвратить повреждения из-за случайного попадания жидкости. Рекомендуется размещать датчик термостата вдали от воздушных потоков, чтобы правильно мерить среднюю температуру в объеме. Поместите датчик окончания оттайки между оребрением испарителя в самом холодном месте, где обмерзает больше всего, вдали от нагревателей или самых теплых мест при оттайке, чтобы предотвратить преждевременное окончание оттайки.

Корпус    самозатухающий пластик ABS
Размер    спереди 185x38мм; глубина 70мм
Монтаж    на панель в вырез размером 150x31мм
Защита спереди    IP65
Соединения    Клеммная колодка с зажимами под винт 2,5мм2
Электропитание    230В пер.тока, +/-10%
Энергопотребление    5ВА макс.
Дисплей    две строчки
Входы    5 PTC- или NTC-датчика
Релейные выходы    компрессор    реле SPST 20(8)А или 8(3)А, 250В пер.тока
оттайка    реле 8(3)А, 250В пер.тока
вентиляторы    реле SPST 8(3)А, 250В пер.тока
свет    реле SPST 16(6)А, 250В пер.тока
доп./Aux1    реле SPST 8(3)А, 250В пер.тока
доп./Aux1    реле SPST 16(6)А, 250В пер.тока
Последовательный выход    RS232-последовательный выход для подключения принтера XB07PR
Последовательный выход    TTL-выход для системы мониторинга с протоколом MODBUS-RTU
Сохранение данных    в энергонезависимой памяти (EEPROM)
Рабочая температура    0 - 60°C
Температура хранения    -30 - 85°С
Относительная влажность    20 - 85% (без конденсации)
Диапазон измерения    -55 - 50°C
Разрешение    0,1°C или 1°F (выбирается)
Точность контроллера при окруж. темп. 25°C    +/-0,3°C +/-1 цифра
