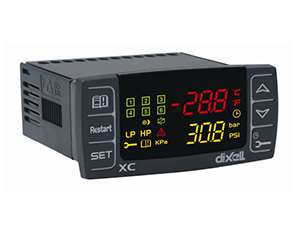

Dixell XC10CX

Корпус самозатухающий пластик ABS
Размеры передняя панель 32x74мм, глубина 70мм
Монтаж в вырез на панели 29x71мм
Класс защиты IP20
Класс защиты лицевой панели IP65
Подключения клеммная колодка с плоскими контактами 6.2мм
Напряжение питания (переменный ток) согласно модели: 230В пер.т. ±10%, 50/60Гц, 110В пер.т. ±10%, 50/60Гц
Энергопотребление 3.5 ВА
Дисплей 3 разряда, красные светодиоды высотой 14.2 мм
Входы датчиков до 3 датч.
Цифровые входы контакты без напряжения
Выходы Компрессор: SPST 20(8)А, ~250В
Сохранение данных в энергонезависимой памяти (EEPROM)
Класс применения 1B
Макс. допустимое импульсное напряжение 2500В
Рабочая температура -10 ÷ 55°C (14 ÷ 131°F)
Температура хранения -30 ÷ 85°C (-4 ÷ 185°F)
Относительная влажность 20 ÷ 85% (без конденсата)
Диапазон измерений датчиками температуры датчик NTC: -40 ÷ 110°C (-40 ÷ 230°F)
датчик PTC 990Ом: -50 ÷ 150°C (-58 ÷ 302°F)
Разрешение 0,1°C или 1°C; 1°F; 0.1бар; 1 PSI
Точность (наружная температура. 25°C) ±0.7°C ±1 разряд
Регулирование выполняется согласно давлению, измеренному датчиком всасывания P1. Включение компрессора выполняется по параметру Cin. Выключение компрессора выполняется по параметру Cou. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров Con и CoF.



Блокировка ошибки датчика давления при запуске.
Если ошибка датчика давления возникает при запуске, то она будет игнорироваться в течение времени P1d, а компрессор включится, когда удовлетворяются следующие условия:
- odS, задержка регулирования при запуске, истекла.
- При di1=Y, цифровой вход термостата 14-17 сработал.
- Цифр.Вход HP (Выс. Давл.) или температура dLt не заблокировали регулирование.
В этот период контроллер показывает мигающий значок P1E. Если в течение времени P1d ошибка датчика давления исчезнет, то запустится стандартное регулирование, в противном случае, когда истечет P1d, будет выдан сигнал ошибки датчика давления P1 и компрессор будет включаться/выключаться с периодами Con и CoF.



Исключение ошибки датчика давления, когда компрессор не работает.
Когда компрессор выключен, сигнал ошибки датчика давления не выдается. В этом случае, если давление растет и превысит пределы датчика давления, то контроллер покажет мигающее последнее значение.
В этой ситуации компрессор будет перезапущен когда:
a. При di1=Y: цифровой вход термостата (14-17) сработал.
b. При di1=n: как только истечет задержка для перезапуска компрессора.
c. Если компрессор был выключен по цифровому входу безопасности HP (Выс.Давл.) или из-за высокой температуры dLt, то он сможет перезапуститься как только эти условия исчезнут.



Если значение давления находится в зоне [от Cou до Cin] и реле компрессора выключено, можно принудительно включить его, удерживая нажатой кнопку RESTART в течение 2 сек. Компрессор будет работать пока не будет достигнута граница Cou.



Как программировать HOT KEY с контроллера (загрузка)
- Запрограммируйте один контроллер с помощью его клавиатуры.
- Когда контроллер ВКЛ, вставьте ключ HOT-KEY и нажмите кнопку вверх; появится сообщение uPL, сопровождаемое мигающей надписью End.
- Нажмите кнопку SET и надпись End перестанет мигать.
- Выключите контроллер, извлеките ключ HOT-KEY, затем снова включите его.
При сбое программирования появится сообщение Err. Снова нажмите кнопку ВВЕРХ, если вы хотите возобновить загрузку, или извлеките ключ HOT-KEY,чтобы прервать операцию.



Как программировать HOT KEY с контроллера (выгрузка)
- Выключите контроллер.
- Вставьте запрограммированный ключ HOT-KEY в 5-штырьковый разъем и затем включите контроллер.
- Список параметров из ключа HOT-KEY автоматически выгружается в память контроллера. Сообщение doL будет мигать, сопровождаемое мигающей надписью End.
- Через 10 секунд контроллер возобновит свою работу уже с новыми параметрами.
- Извлеките ключ HOT-KEY.
При сбое программирования появится сообщение Err. В этом случае выключите прибор, затем включите, если вы хотите возобновить выгрузку, или извлеките ключ HOT-KEY, чтобы прервать операцию.
