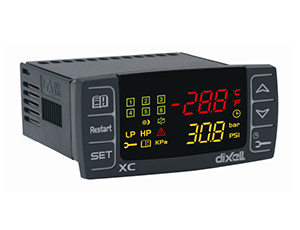

Dixell XC35CX

Корпус самозатухающий пластик ABS
Размеры передняя панель 32x74мм, глубина 60мм
Монтаж в вырез на панели 29x71мм
Класс защиты IP20
Класс защиты лицевой панели IP65
Подключения штекерные разъемы под проводники 2.5 мм
Напряжение питания (переменный ток) в зависимости от модификации
24В, ±10%, 50/60Гц
110В ±10%, 50/60Гц
230В ±10%, 50/60Гц
Энергопотребление 3.5 ВА
Дисплей 3 разряда, красные светодиоды высотой 14.2 мм
Входы датчиков до 4-х датчиков NTC10k / NTC86k или PT1000, до 2-х входов для ратиометрических датчиков 0-5В
Цифровые входы до 3 без напряжения
Выходы oA1: SPST 16(8) A, 250VAC
oA2: SPST 5(2) A, 250VAC
oA3 (Triac): (в зависимости от модели) 0,5A при 250В или 120В; 1,5A при 24В
oAn (0-10В): макс 20мА
Зуммер опция
Сохранение данных в энергонезависимой памяти (EEPROM)
Хранение истории аварий в памяти при снятии питания 24 часа
Рабочая температура -10 ÷ 55°C (14 ÷ 131°F)
Температура хранения -20 ÷ 85°C (-4 ÷ 185°F)
Относительная влажность 20 ÷ 85% (без конденсата)
Диапазон измерений датчиками температуры NTC10k: -40 ÷ 110°C (-40 ÷ 230°F)
NTC86k: -40 ÷ 180°C (-40 ÷ 356°F)
PT1000: -100 ÷ 200°C (-148 ÷ 392°F)
Разрешение 0,1°C или 1°C; 1°F; 0.1бар; 1 PSI
Точность (наружная температура. 25°C) ±0.7°C ±1 разряд
Контроллер Dixell XC35CX имеет:
- 2 релейных выхода для управления компрессорами или вентиляторами или аварийной сигнализации;
- 1 тиристорный выход для управления скоростью вращения вентиляторов в режиме фазорезки (макс. ток 2.2 A) или соленоидным клапаном компрессора Digital;
- 1 аналоговый выход (0-10В или ШИМ) для управления ЕС-вентиляторами, преобразователями частоты или режима пропорционального повторителя;
- До 3-х цифровых входов без напряжения для мониторинга аварий;
- 2 аналоговых входа для ратиометрических датчиков давления (0-5В);
- До 4-х температурных датчиков NTC10k, NTC86k или PT1000.



XC35CX имеет 10 стандартных конфигураций системы (заводские конфигурации). Эти конфигурации позволяют сократить время необходимое для настройки контроллера. При необходимости можно вручную выполнить все настройки.

Код Конфигурация Настройки выходов
C1 1 компрессор Digital Scroll
1 EC или ВКЛ/ВЫКЛ вентилятор
Температуры в °C, давление в бар oA1 и oA3: настроены, не изменяются
oA2 и oAn: настраиваются
C2 Как C1 но настройки в °F и PSI oA1 и oA3: настроены, не изменяются
oA2 и oAn: настраиваются
C3 1 компрессор с ПЧ
1 вентилятор ВКЛ/ВЫКЛ или фазорезка
Температуры в °C, давление в бар oAn: настроен, не изменяется
oA1, oA2 и oA3: настраиваются
C4 Как C3 но настройки в °F и PSI oAn: настроен, не изменяется
oA1, oA2 and oA3: настраиваются
C5 1 простой компрессор
1 вентилятор ВКЛ/ВЫКЛ или с плавной регулировкой
Температуры в °C, давление в бар oA1: настроен, не изменяется
oA2, oA3 и oAn: настраиваются
C6 Как C5 но настройки в °F и PSI oA1: настроен, не изменяется
oA2, oA3 и oAn: настраиваются
C7 2 простых компрессора
1 вентилятор с плавной регулировкой
Температуры в °C, давление в бар oA1 и oA2: настроены, не изменяются
oA3 и oAn: настраиваются
C8 Как C7 но настройки в °F и PSI oA1 и oA2: настроены, не изменяются
oA3 и oAn: настраиваются
C9 Тандем (1 компрессор Digital Scroll + 1 простой компрессор)
1 вентилятор с плавной регулировкой
Температуры в °C, давление в бар Все oAx: настроены, не изменяются
C10 Как C9 но настройки в °F и PSI Все oAx: настроены, не изменяются
