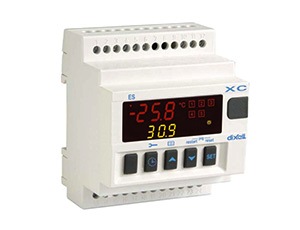

Dixell XC460D

Корпус самозатухающий пластик ABS
Размер DIN-модуль 70x85мм, глубина 61мм
Монтаж на DIN-рейку
Соединения клеммная колодка под винты 2,5 мм для термостойких проводов
Электропитание 120В пер.т. ± 10%, 50-60Гц или 230В пер.т. ± 10%, 50-60Гц или 24В пер.т
Энергопотребление 5ВА максимум
Дисплей 3 цифры с красными светодиодами и 4 цифры с оранжевыми светодиодами
Входы 2 NTC-датчика или 2 PTC-датчика и 2 датчика 4..20мА
Цифровые входы 6 контактов без напряжения
Релейные выходы 6 реле SPST 5(3)А, 250В пер.тока
Аналоговый выход 4..20мА - опция
Последовательный выход стандартно TTL
Протокол связи ModBus – RTU
Сохранение данных в энергонезависимой памяти (EEPROM)
Класс применения 1B
Рабочая температура 0÷60°C
Температура хранения -25÷60°C
Относительная влажность 20 ¸ 85% (без конденсации)
Диапазон измерения NTC-датчик: -40÷110°C
Разрешение 0.1°C или 1°C
Точность (окруж. темп. 25°C) ±0.7 °C ±1 цифра
Специальный алгоритм контроллера выравнивает часы наработки компрессоров, чтобы равномерно распределять рабочую нагрузку. Данный контроллер может конвертировать сигналы датчиков как низкого, так и высокого давления и показывать их на дисплее в виде температуры. Полная информация о состоянии системы предоставляется на передней панели путем показа давления (температур) всасывания и конденсации, состояния нагрузок, возможных аварий или условий обслуживания. Каждая нагрузка имеет свой аварийный вход, который способен остановить ее при активации. Для обеспечения общей безопасности системы также имеются два входа для реле низкого и высокого давления: при их срабатывании система останавливается. Контроллер можно легко запрограммировать при подаче на него питания с помощью ключа HOT KEY. Контроллер также можно подключить к системе управления и мониторинга семейства XWEB благодаря последовательному TTL-выходу, используя стандартный протокол ModBus RTU.



Если используется контроллер со следующим номером заказа: XC460D – xxxxF, то он предварительно настроен для работы с датчиком давления со следующим диапазоном:
Датчик 1: -0.5 ÷11 бар (относительное давление);
Датчик 2: 0÷30 бар (относительное давление)
Чтобы установить диапазон давления Датчика 1, используйте параметры:
PA04: Корректировка показания, соответствующего сигналу 4мА
PA20: Корректировка показания, соответствующего сигналу 20мА
Практически в этих параметрах необходимо задать начало и конец шкалы диапазона датчика.



Все модели могут быть включены в систему мониторинга и аварийной сигнализации XWEB, используя последовательный порт TTL. Они используют стандартный протокол ModBus RTU, благодаря которому данные приборы можно интегрировать в любую систему диспетчерского контроля. Данный контроллер имеет 2 последовательных адреса: первый Ad1 – для секции компрессоров, второй Ad2 – для секции вентиляторов. XWEB: чтобы полностью отслеживать обе секции, значения 2 адресов должны быть одинаковыми.
