Данные приборы предназначены только для использования в помещении. Контроллеры должны монтироваться на панель в вырез 29x71мм и закрепляться, используя поставляемые специальные держатели. Диапазон окружающей рабочей температуры -10ч60°C. Избегайте мест, подверженных сильной вибрации, с присутствием агрессивных газов, чрезмерной запыленностью. Те же рекомендации применяйте и к датчикам. Обеспечьте циркуляцию воздуха вокруг контроллера.
Для подключения контроллера XC645CX, снабженного 2 штепсельными разъёмами Molex, необходимо использовать комплект кабелей CWC15KIT или CWC30KIT, имеющий 14 контактов (низковольтные подключения)+6 контактов (релейные выходы). Длина этих кабелей: 1.5м – дляCWC15KIT и 3.0м – для CWC30KIT.
Корпус самозатухающий пластик ABS
Размер Передняя панель 32x74мм, глубина 70мм (“CX”-формат)
Монтаж “CX”-формат - на панель в вырез размером 29x71мм
Защита IP20
Защита спереди IP65
Соединения Съемная клеммная колодка на 6 и 14 контактов
Электропитание 12В пер./пост.тока 10%, 24В пер./пост.тока 10%, 50-60Гц
Энергопотребление 5ВА максимум
Дисплей 4 цифры с красными светодиодами и 4 цифры с оранжевыми светодиодами
Входы 2 NTC-датчика или 2 PTC-датчика и 2 датчика 4..20мА
Цифровые входы 7 контактов без напряжения
Релейные выходы 4 реле SPST 5(3)А, 250В пер.тока
Тиристорный выход (Triac) 0,5А 230В
Открытый коллектор oA6, выход 12В, 40мА
Аналоговый выход 4 - 20мА или 0ч10В
Последовательный выход стандартно TTL
Протокол связи ModBus – RTU
Сохранение данных в энергонезависимой памяти (EEPROM)
Класс применения 1B
Степень загрязнения окр. среды норма
Класс ПО A
Рабочая температура -10 - 60°C
Температура хранения -25 - 60°C
Относительная влажность 20 - 85% (без конденсации)
Диапазон измерения NTC-датчик: -40 - 110°C
Разрешение 0,1°C; 1°F; 0.1бар; 1 PSI
Точность (окруж. темп. 25°C) ±0,7 °C ±1 цифра

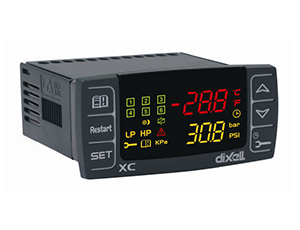

Dixell XC645CX
Заказать товар
Задать вопрос
Контроллер XC645CX разработан для управления и компрессорами, и вентиляторами конденсатора, работающими в составе агрегата. Компрессоры могут быть цифровыми спиральными, простыми, многоступенчатыми или разной мощности. Управление осуществляется по типу с «нейтральной зоной» или с «зоной пропорциональности» и основано на считывании величины давления или температуры в контурах всасывания LP (низкое давление - компрессоры) и нагнетания HP (высокое давление - конденсатор). Специальный алгоритм выравнивает часы наработки компрессоров, чтобы равномерно распределять рабочую нагрузку. Полная информация о состоянии системы предоставляется на передней панели путем показа давления (температур) всасывания и конденсации, состояния нагрузок, возможных аварий или условий обслуживания.
