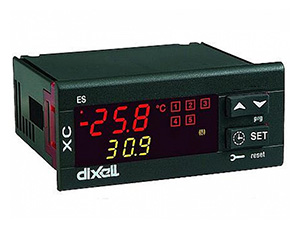

Dixell XC650C

Список параметров
Размеры централи и тип управления.
oA1, oA2, oA3, oA4, oA5 Outputs 1- 5 configuration: С помощью этих параметров прибору могут быть заданы параметры в соответствии с номером, типом компрессоров и/или вентиляторов и количеством ступеней для каждого.
Каждое реле в соответствии с конфигурацией параметра oA(i) может работать как:
- Компрессор: oAi = cPr,
- Ступень: oAi = StP
- Вентилятор: oAi = FAn
- Сигнал тревоги: oAi = ALr
- Не использоваться: oAi = nu
В соответствии с конфигурацией oA1чoA5, выделяются 3 типа централей:
- Централь только с компрессорами: все oAi отличаются от FAn
- Централь только с вентиляторами: все oAi отличаются от CPr для StP
- Централь с компрессорами и вентиляторами: и Fan, и CPr используются для oAi.

Конфигурация компрессоров
Управление всегда осуществляется датчиком P1. При ступенчатых компрессорах выход компрессора должен устанавливаться перед выходом ступени.
ES. Компрессор с 3 ступенями: oA1 = cPr, oA2= StP, oA2 = StP.
Если oAi установлен, как ступень без любых предшествующих oAi установленных как as cPr,  активируется тревога
конфигурации “CStP”.
Если  компрессор  используется  при  различных  мощностях  (CtyP=dPo), необходима конфигурация всех oAi как cPr (компрессор) иначе тревога “CStP” активируется.

Конфигурация Датчика 1
Pbc: Выбор датчика 1. Cur = 4 ч 20 датчик в мA; ntc = датчик NTC, ptc = датчик NTC.
PA04:  Регулировка вывода данных Датчика 1 (возможно  только  если  Pbc=Cur). Согласовывается с входным сигналом в  4мA,
заданным датчиком всасывания (0 ч31 Баров или 0ч450 PSI или 0ч3100KPА)
E.I. PP 11 преобразователь относительного давления, диапазон -0.5ч12.0 бар. PA04=0.5 (-0.5+1); PA20=12.0 (11+1).
PP30 преобразователь относительного давления, диапазон: 0ч30 бар.  PA04=1; PA20=31.
PA20:  Регулировка вывода данных для Датчика 1, отвечающая входному сигналу в 20мA, установленному датчиком всасывания (0
ч 31.0 бар или 0ч450 PSI или 0ч3100KPA).
CAL: Калибровка датчика 1 всасывания (-12.00ч12.00 бар; -12.0ч12.0°C или -20ч20 PSI/°F).

Конфигурация Датчика 2
P2P Наличие Датчика 2: no = датчик 2 отсутствует; yES = датчик 2 присутствует.
Pbc2: Установка Датчика 2. Cur = 4 ч 20 mA датчик; ntc = датчик NTC, Ptc = датчик NTC.
FA04:  Регулировка  вывода  данных  для  Датчика 2 (возможно  только  если Pbc2=Cur), отвечающая  входному  сигналу  4mA,
установленному датчиком всасывания (0 ч31 бар или 0ч450 PSI или 0ч3100KPA)
E.I. PP 11 преобразователь относительного давления, диапазон -0.5ч12.0 бар. PA04=0.5 (-0.5+1); PA20=12.0 (11+1).
PP30 преобразователь относительного давления, диапазон: 0ч30 бар.  PA04=1; PA20=31.
FA20:  Регулировка вывода данных для Датчика 2, отвечающая входному сигналу в 20мA, установленному датчиком всасывания (0 ч
31.0 бар или 0ч450 PSI или 0ч3100KPA).
FCAL: Калибровка датчика 2 всасывания (-12.00ч12.00 бар; -12.0ч12.0°C или -20ч20 PSI/°F).

Конфигурации остальных входов
SEP: Полярность аварийного контакта низкого давления (терминалы 9-10):
oP = сигнал тревоги при нормально открытом контакте;
cL = сигнал тревоги при нормально закрытом контакте.
HPP: Полярность аварийного контакта высокого давления (терминалы НР (высокого давления)):
oP = сигнал тревоги при нормально открытом контакте;
cL = сигнал тревоги при нормально закрытом контакте.
i1c  Конфигурируемая полярность цифрового входа (терминалы 3-4):
oP: цифровой вход активируется открытием контакта;
CL: цифровой вход активируется закрытием контакта.
i1F Конфигурируемые функции полярности цифрового входа (терминалы 3-4)
ES = С охранение энергии;  oFF = прибор выключен; LLi = сигнал тревоги уровня жидкости
did Отсрочка конфигурации цифрового входа: (работает только, если i1F=LL) 0ч255мин
ALIP: Аварийные входные контакты полярности компрессоров и вентиляторов
oP = сигнал тревоги при нормально открытом контакте;
cL = сигнал тревоги при нормально закрытом контакте
ALMr: Ручной перезапуск сигнала тревоги для компрессоров и вентиляторов.
no = автоматическое обновление сигнала тревоги: регулировка перезапуска, при отключенном соответствующем цифровом входе
yES = ручное восстановление сигналов тревоги компрессоров и вентиляторов.
XC 650C для печати - рус.doc  rel. 1.0   Стр. 5 / 12
F  Инструкция по применения cod.15920 01320

Устройство отображения и измерения
dEU:  заданные значения устройства отображения и измерения (bar=bar; °C=°C, PSI=PSI; °F=°F)
rES Разрешающая способность для °C и bar (in = целое число; dE= десятичная дробь)
rELP Отображение давления: AbS = абсолютное давление; rEL = относительное давление.

Параметры управления – компрессоры
Pbd:  Пропорциональный диапазон или ширина нейтральной зоны (0.10ч5.00bar/0.5ч30°C или 1ч80PSI/1ч50°F). В сравнении с заданным значением диапазон (или зона) является симметричным, с экстремумами: set+Pbd/2 ... set-Pbd/2. Единица измерения зависит от параметра dEU.
ESC Значение сохранения энергии для компрессоров: (-20ч20bar; -50ч50°C) это значение добавляется к контр.точке компрессора.
onon: Минимальное время между 2 следующими включениями одного и того же компрессора (0ч255 мин).
oFon: Минимальное время между выключением компрессора и следующим включением. (0ч255 мин).
don: Временная задержка между включением двух разных компрессоров (0ч99.5мин; res. 10с).
doF: Временная задержка между выключением двух разных компрессоров (0ч99.5 мин; res. 10с)
donF: Минимальное время в течении которого ступень включена. (0ч99.5мин; res. 10с).
FdLy: Задержка “don” приведенная в действие по первому сигналу. Если включена, то запуск ступени задержан на значение “don”
по отношению к сигналу (no = “don” не включен;    yES=”don” включен).
FdLF  Задержка “doF” тоже приведена в действие во время первого выключения. Приводит в действие задержку “doF”  между запросом вывода и непосредственным выключением. (no = “doF” не включен;    yES=”doF” включен).
odo: Задержка управления при включении: (0ч255сек) Прибор начинает работать после  применения временной задержки в этом параметре
LSE: Минимальное заданное значение: Единица измерения зависит от параметра dEU. Установите минимальную величину, которая
может быть использована для заданного значения, чтобы предотвратить пользователя от введения неправильных значений.
HSE:  Максимальное заданное значение: Единица измерения зависит от параметра dEU. Установите максимальную величину для заданного значения.

Параметры управления – вентиляторы
Pb  Пропорциональный диапазон, ширина зоны (00.10ч5.00bar/0.5ч30°C или 1ч80PSI/1ч50°F).
Установите параметр dEu и заданное значение для вентиляторов, прежде чем устанавливать этот параметр. В сравнении с
заданным значением диапазон является симметричным, с экстремумами: set+Pbd/2 ... set-Pbd/2. Единица измерения зависит от
параметра dEU.
ESF  Значение  сохранения  энергии  для  вентиляторов:  (-20ч20bar; -50ч50°C) это  значение  добавляется  к  заданному значению вентиляторов.
Fon: Временная задержка между включением двух разных вентиляторов (0ч255sec).
FoF: Временная задержка между выключением двух разных вентиляторов (0ч255 sec)
HSF  Значение  сохранения  энергии  для  вентиляторов:  (-20ч20bar; -50ч50°C) это  значение  добавляется  к  заданному значению вентиляторов

Сигналы тревоги – секция компрессора
PAo: Отключение аварийного датчика при включенном напряжении. Этот период начинается при включении прибора, еще до того  как аварийный датчик посылает сигналы. (0ч255 мин). Во время этого периода если давление выше диапазона, то  все компрессоры включаются.
LAL: Аварийный сигнал при низком давлении (температуре) – секция компрессора: Единица измерения зависит от параметра dEU.  Он всегда вычитается из заданного значения. Когда достигается значение SET-LAL, включается аварийный сигнал A03C, (возможно после временной задержки tAo).
HAL: Аварийный сигнал при высоком давлении (температуре) – секция компрессора: Единица измерения зависит от параметра
dEU. Он всегда прибавляется к заданному значению. Когда достигается значение SET+HAL, включается аварийный сигнал A04C,
(возможно после временной задержки tAo).
tAo: Отсрочка аварийного сигнала при низких и высоких давлениях (температурах) – секция компрессора: (0ч255 мин) интервал между определением аварийной тревоги в давлении (температуре) и сигналом тревоги
Ser: Запрос на обслуживание: (1ч9999 часов, res. 10h) количество рабочих часов после которых идет запрос “A14C” на тех. обслуживание.
PEn: Количество срабатываний реле низкого давления: (0ч15) если выключатель низкого давления включен PEn раз в PEI
интервале, то контроллер заблокирован. Возможна только ручная разблокировка. Также просмотрите таблицу об аварийной системе в 17-ом параграфе. Каждый раз, когда срабатывает выключатель давления, компрессоры отключаются.
PEI:  Интервал  времени  для  подсчета  количества  срабатывания  реле  низкого  давления  (0ч15  мин)  Интервал,  связанный  с параметром Pen, для подсчета количества срабатываний реле низкого давления.
SPr: Кол-во ступеней в неисправном датчике. (0ч#compr).
PoPr: Мощность, поглощаемая неисправным датчиком  (0ч100%) Используется, только если CtyP=dPo.
XC 650C для печати - рус.doc  rel. 1.0   Стр. 6 / 12
F  Инструкция по применения cod.15920 01320

Сигналы тревоги – секция вентиляторов
LAF:  Аварийный  сигнал  при  низком  давлении – секция  вентиляторов:  Единица  измерения  зависит  от  параметра  dEU.  Всегда относится к установленному значению вентилятора. Когда достигается значение SET-LAF, включается сигнализация LA2, (возможно после временной задержки AFd).
HAF: Аварийный сигнал при высоком давлении – секция вентиляторов: Единица измерения зависит от параметра dEU. Всегда
относится к установленному значению. Когда достигается значение SETF+HAF, включается сигнализация HA2, (возможно после
временной задержки AFd).
AFd: Задержка аварийного сигнала низкого и высокого давлений – секция вентиляторов: (0ч255 мин) временной интервал между
определением аварийной ситуации давления в секции вентиляторов и сигналами тревоги.
PnF: Количество срабатываний реле высокого давления – секция вентиляторов: (0ч15 с 0 разблокировка вручную невозможна)
Если выключатель высокого давления включен PnF раз в интервале PiF, контроллер заблокирован. Он может быть разблокирован
только  вручную.  См.  параграф 17. Каждый  раз,  когда  выключатель  давления  работает,  все  компрессоры  отключаются,  а  все вентиляторы включаются
PiF:  Интервал  измерения  количества  срабатываний  реле  высокого  давления –секция  вентиляторов:  (1ч15  мин)  интервал
связанный с параметром PEn для подсчета вмешательств выключателя высокого давления.
FPr  Кол-во вентиляторов с неисправными датчиками. (0ч#fans).

Динамичная контр.точка (заданное значение)
dSEP включение динамичной контр.точки (no = динамичная контр.точка отключена;  yES = динамичная контр.точка включена)
ВНИМАНИЕ: динамичная контр.точка требует выделенный (специализированный) датчик, поэтому необходимо, чтобы все нагрузки
были одного типа. (EI. fans).
dSES Контр.точка внешней температуры для начала динамичной регулировки (-50.0 ч 150.0 °C)
dSEb Ширина внешней зоны для динамичной контр.точки (-50.0 ч 50.0°C)
dSEd Дифференциал контр.точки для динамичной контр.точки: -20.0ч20.0bar;  -50.0ч50.0°C

Аналоговый выход (опция)
AOP Датчик доя аналогового выхода nP = нет дачика; P1= Датчик 1; P2= Датчик 2
LAO  Начало  градирования (шкалы)  для  аналогового  выхода:  это  температура (давление),  обнаруженная  датчиком,
ассоциированным со значением 4mA: (0.0ч51.0bar; -50.0ч150.0°C)
UAO  Окончание  градирования (шкалы)  для  аналогового  выхода:  это  температура (давление),  обнаруженная  датчиком,
ассоциированным со значением 20mA: (0.0ч51.0bar; -50.0ч150.0°C)
AOM Минимальное значение для аналогового выхода (4 ч 20mA)
SAO Процентное содержание аналогового выхода в случае неисправности датчика: (0 ч 100%)
