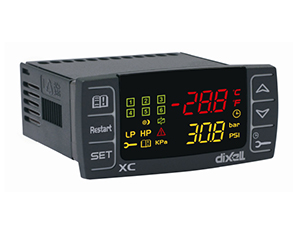

Dixell XC650СХ

Корпус самозатухающий пластик ABS
Размер передняя панель 32x74мм, глубина 60мм (C формат)
Монтаж на панель в вырез размером 29x71мм (C формат)
Защита IP20
Соединения разъемы типа Molex 12 и 14 контактов
Электропитание пост/пер ток 12В ±10%. 50-60Гц или 24В ±10%. 50-60Гц
Энергопотребление 5ВА максимум
Дисплей 4-х разрядный с красными светодиодами и 4-х разрядный с оранжевыми светодиодами
Входы до 4-х датчиков NTC, до 3-х входов 4÷20мА или 0.5÷4.5В
Цифровые входы до 8 без напряжения
Релейные выходы 5 реле SPST 3A при резистивной нагрузке, мотор - 1/4л.с 250В
Открытый коллектор аварийный выход: 12В, 40мА
Аналоговые выходы 2 x 4÷20мА или 0÷10В (опция)
Сетевой выход TTL
Протокол связи ModBus – RTU
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60°C
Температура хранения -25÷60°C
Относительная влажность 20÷85% (без конденсации)
Разрешение 0,1°C или 1°C
Точность (окруж. темп. 25°C) ±0,7°C ±1 цифра
Контроллер снабжен семью конфигурируемыми цифровыми выходами, свободными от напряжения. Они настраиваются параметрами iF01... iF07. Два входа предварительно настроены как общая защита по низкому (LP) и высокому (HP) давлению. Каждая нагрузка имеет свой вход защиты, свободный от напряжения. На этот вход последовательно подключаются все защиты компрессоры – термисторы, реле давления и т.п. При срабатывании входа соответствующее реле выключается и не учитывается при регулировании.



XC650CX может быть подключен к системе мониторинга Modbus RS485 (например Dixell XWEB) с использованием внешнего конвертера TTL-RS485 типа XJ485CX. Параметр Adr определяет адрес прибора в сети ModBUS. Дублирование адресов не допускается.



Тип хладагента задается параметром FtyP.
В памяти контроллера хранятся соотношения между температурой и давлением для некоторых хладагентов. Предустановленным хладагентом является: r404. (FtyP=404)
Если используется другой хладагент, то действуйте следующим образом:
- Войдите в режим программирования, нажав в течение 3сек кнопки Set и ВНИЗ.
- Выберете параметр Pr2. Затем введите пароль 3 2 1 0.
- Выберете параметр FtyP, тип хладагента.
- Нажмите кнопку SET: значение параметра начнет мигать.
- Используйте кнопки ВВЕРХ или ВНИЗ для выбора одного из следующих хладагентов: r22=R22; r134=134, r404=R404A; 407A=r407A; 407C=r407C; 407F=r407F; 410=r410; 507=R507; CO2=CO2; r32=r32; r290=r290; r448=r448A; r449=r449A, r450=r450A, r513=r513; 1234=r1234ze.
- Нажмите SET чтобы сохранить новое значение и перейти к следующему параметру.



Если используется контроллер следующей модификации: XC650СХ – xxxxF, то он предварительно настроен для работы со следующими датчиками давления:
Датчик 1: -0.5 ÷11.0 бар (относительное давление) 4-20мА;
Датчик 2: 0÷30.0 бар (относительное давление) 4-20мА.
Если датчик, используемый вами, имеет другой диапазон, то действуйте следующим образом:
Чтобы установить диапазон давления Датчика 1 (всасывания), используйте параметры:
PA04: Показания, соответствующие сигналу 4mA (0.5V)
PA20: Показания, соответствующие сигналу 20mA (4.5V)
Чтобы установить диапазон давления Датчика 2 (нагнетания), используйте параметры:
FA04: Показания, соответствующие сигналу 4mA (0.5V)
FA20: Показания, соответствующие сигналу 20mA (4.5V)
Данные параметры должны соответствовать диапазону измерения датчиков.



Обычно цифровые входы используются для отслеживания срабатывания защиты компрессоров или вентиляторов. В данной версии прибора также возможно настроить цифровой вход на подтверждение запуска компрессора. Как правило, сигнал подтверждающий пуск компрессора берется с дополнительных контактов магнитного пускателя. Если в течение заданного параметром времени контроллер не получит сигнал подтверждения, он считает, что компрессор не запустился.
