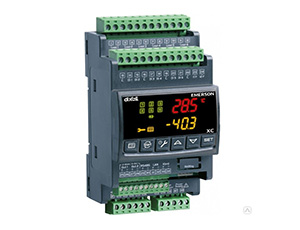

Dixell XC660D

XC660D
Корпус самозатухающий пластик ABS
Размер формат 4 DIN модуля 70x135мм со съемными клеммами; глубина 60мм
Монтаж На рейку DIN
Защита IP20
Соединения штекерные разъемы для проводов сечением 2.5 мм
Электропитание 230В ±10%. 50-60Гц или 115В ±10%. 50-60Гц или 24В ±10%. 50-60Гц
Энергопотребление 5ВА максимум
Дисплей 4-х разрядный с красными светодиодами и 4-х разрядный с оранжевыми светодиодами
Входы до 4-х датчиков NTC, до 3-х входов 4÷20мА или 0.5÷4.5В
Цифровые входы до 8 без напряжения, 2 входа с напряжением питания
Релейные выходы 6 реле SPST 5(3)A, 250В
Аналоговые выходы 2 x 4÷20мА или 0÷10В
Сетевая карта RS485 встроенная
Протокол связи ModBus – RTU
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60°C
Температура хранения -25÷60°C
Относительная влажность 20÷85% (без конденсации)
Разрешение 0,1°C или 1°C
Точность (окруж. темп. 25°C) ±0,7°C ±1 цифра
Выносная клавиатура VC660 для контроллеров серии XC600D может подключаться только к моделям с указанными кодами. Рекомендуется использовать двужильный кабель сечения AWG20, максимальное расстояние между клавиатурой и прибором: 30м.

Клавиатура VC660
Корпус самозатухающий пластик ABS
Размеры габариты 64x164х23мм
Монтаж в панель 56x72мм двумя винтами 3x2мм. Расстояние между отверстиями 40мм
Класс защиты IP20
Питание от контроллера XC660
Дисплей 4 разряда красный и 4 разряда оранжевый
Опциональный выход зуммер
Контроллер XC660D снабжен двумя конфигурируемыми цифровыми входами, первый из которых может быть настроен как датчик. Их функции настраиваются параметрами iF07 и iF08. Они могут быть настроены на контроль уровня жидкости в ресивере, включение режима энергосбережения или тихого режима от внешнего устройства.

Данные приборы предназначены только для использования в помещении. Контроллеры должны монтироваться на DIN-рейку. Диапазон окружающей рабочей температуры -10÷60°C.

Тип хладагента задается параметром FtyP.
В памяти контроллера хранятся соотношения между температурой и давлением для некоторых хладагентов.
Предустановленным хладагентом является: r404. (FtyP=404)
Если используется другой хладагент, то действуйте следующим образом:
- Войдите в режим программирования, нажав в течение 3сек кнопки Set и ВНИЗ.
- Выберете параметр Pr2. Затем введите пароль 3 2 1 0.
- Выберете параметр FtyP, тип хладагента.
- Нажмите кнопку SET: значение параметра начнет мигать.
- Используйте кнопки ВВЕРХ или ВНИЗ для выбора одного из следующих хладагентов: r22=R22; r404=R404A; 407A=r407A; 407C=r407C; 407F=r407F; 410=r410; 507=R507; 134=134; CO2=CO2.
- Нажмите SET чтобы сохранить новое значение и перейти к следующему параметру.
