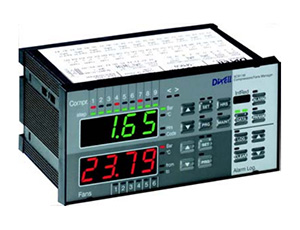

Dixell XC807M

Корпус пластиковый самопотушаемый V0 144x72 мм; глубина 100 мм
Сборка сборка панели 135x69 вырез
Кол-во конфигурируемых выходов 11 реле 8A 250Vac
Кол-во выходов компрессора 7 (max)
Кол-во выходов вентилятора 4 (max)
Тип компрессоров простой, многоступенчатый, с разными мощностям
Тип входов 2 x Датчика давления 4-20 мA
Датчик NTC
Тип холодильной установки R22, R134a, R404a,R507
Вход задачи пониженного значения 1, без напряжения
Входа аварийных сигналов от компрессоров 7, электропровод, подсоединен к нагрузкам
Входа от аварийных датчиков давления 2 электропровода высокая и низкая цепь
Общий сигнальный выход аварии 1 реле 8A 250Vac
Вход датчика уровня 1, электропровод
Аварийный буфер последние 10 аварийных сигналов сохранены и отображены
Быстрое программирование с помощью ключа (flash-память)
Протокол коммуникации стандартный ModBus RTU, полностью документируется
Температура при работе 0 - 55°C
Температура хранения -30 - 85 °C
Чувствительность 1/100 Бар при всасывании, 1/10 Бар при конденсации
Точность лучше чем 1% oт F.S
RTC запасная батарея до 48ч


Постоянный диапазон
Этот вид управления доступен для всех типов нагрузок. В сравнении с заданным значением нейтральная зона является симметричной, с экстремумами: set+Pbd/2 ... set-Pbd/2. Если давление (температура) находится внутри этой зоны, контроллер поддерживает одинаковое количество выключенных и включенных нагрузок, ничего не изменяя. Когда давление (температура) выходит за пределы зоны, начинается процесс управления. Если давление больше чем SET+Pbd/2, то нагрузки включаются по времени заданному параметрами: don и doF. (don1÷don9, doF1÷doF9 если Cdn=no).
Нагрузка выключается только если времена выдержки onon, oFon, donF прекращены. Управление прекращается, когда давление (температура) возвращается в нейтральную зону.



Пропорциональный диапазон
Кол-во включенных ступеней пропорционально значению входящего сигнала: при отдалении от заданного значения и входе в различные диапазоны, компрессоры включаются, когда же сигнал приближается к заданному значению, то компрессоры выключаются.
Таким образом, если давление больше чем диапазон управления, то все компрессоры включены; если давление (температура) ниже чем диапазон управления, то все компрессоры выключены. Все задержки (don и doF) и безопасное время (onon, oFon и donF) действительны для этих управлений.
Управление в соответствии с рабочими часами:
Алгоритм включает и выключает выхода в соответствии с рабочими часами каждой нагрузки. Таким образом, рабочие часы сбалансированы.



Цифровой ввод и вывод
1 - 2: РЕЛЕ АВАРИЙНОЙ СИСТЕМЫ: обыкновенно открыто, закрыто при аварийном сигнале или когда прибор выключен.
3 - 4: Реле безопасности: обыкновенно открыт, закрыт, когда прибор теряет контроль или выключен.
5 - 6: Вход переключателя низкого давления: ввод при таком же напряжении что и нагрузки. Ввод активируется напряжением (SEP=1) или открытием (SEP=0) контактов.
7 - 6: Вход переключателя высокого давления: ввод при таком же напряжении что и нагрузки. Ввод активизируется напряжением (LLI=1) или открытием (LLI=0) контактов.
6 - 8: Датчик уровня жидкости: ввод при таком же напряжении что и нагрузки. Ввод активизируется напряжением контактов.
9 - 10: Напряжение контактов.
13 - 14: Вход задания пониженного значения: вход без подачи напряжения. Ввод активизируется закрытием (rSIP=1) или открытием (rSIP =0) контактов.
14 - 15: Вход датчика всасывания NTC (PbC=ntc).
14 - 16: Вход датчика конденсации NTC (PbC=ntc).
15 - 17: Вход датчика всасывания 4ч20мA (PbC=Cur).
16 - 17: Вход датчика конденсации 4ч20мA (PbC=cur).
18 - 19 - 20: Вывод для связи RS485 .
22 - 43: Электронный ввод для безопасности компрессоров и вентиляторов. Когда электронный вход активируется, соответствующий выход выключается.
44 – 65: Реконфигурируемое реле вывода для компрессоров и вентиляторов. Компрессоры всегда распределяются раньше вентиляторов (справа налево).
E. I. Cpnu=4 FnF=3 Контакты 44 - 45 – для первого компрессора, 46 -47 — для второго компрессора; 48 - 49—для третьего компрессора; 50 – 51—для четвертого компрессора; 52-53 — для первого вентилятора; 54 - 55—для второго вентилятора; 56 - 57—для третьего вентилятора.
