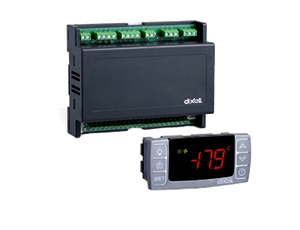

Dixell XM668D

Dixell XM668D снабжен 4 релейными выходами для управления соленоидным клапаном, оттайкой (электрическая, либо горячим газом), вентиляторами испарителя, освещением, а также снабжен приводом шагового электронного вентиля. Данный прибор снабжен также шестью входами датчиков: для контроля температуры, для контроля температуры окончания оттайки, для индикации, а четвертый может использоваться для систем с виртуальным датчиком или для измерения температуры воздуха на входе/выходе. Кроме того, пятый и шестой датчики используются для измерения и регулирования перегрева. И наконец, XM668D оборудован тремя цифровыми входами (свободные от напряжения контакты), которые полностью конфигурируются с помощью параметров.
Контроллер оборудован разъемом HOTKEY, который делает возможным его легкое программирование. Опциональный прямой последовательный выход RS485 (совместимый с ModBUS-RTU) позволяет легко подключиться к системе мониторинга XWEB. В качестве опции доступны часы реального времени RTC. Разъем HOTKEY можно использовать для подключения дисплея X-REP (в зависимости от модели).
Контроллер может работать без какого бы то ни было пользовательского интерфейса, но для обычных применений используется клавиатура Dixell CX660. Клавиатура  CX660 должна монтироваться на вертикальной панели в вырез 29x71мм и закрепляться, используя поставляемые специальные держатели. Диапазон температур, разрешенных  для правильной эксплуатации  0 - 60°C. Избегайте мест, подверженных сильной вибрации, с присутствием агрессивных газов, чрезмерной запыленностью или влажностью.  Те же рекомендации применяйте и к датчикам.



Клавиатура CX660
Корпус    самозатухающий пластик ABS
Размер    спереди 35x77мм; глубина 18мм
Монтаж    на панель в вырез размером 29x71мм
Защита    IP20
Электропитание    от силового модуля XM600K
Дисплей    3 цифры, красные светодиоды высотой 14,2мм
Опциональный выход    зуммер
Силовой модуль
Корпус    8 DIN
Соединения    клеммная колодка с зажимами под винт, сечение термостойких проводов 1,6мм2 и клеммы Faston 5.0мм
Электропитание    24В пер.тока
Энергопотребление    макс. 20ВА
Входы    до 6 NTC/PTC/Pt1000 датчиков
Цифровые входы    3 контакта без напряжения
Релейные выходы    соленоидный клапан    реле SPST 5А, 250В пер.тока
оттайка    реле SPST 16А, 250В пер.тока
вентилятор    реле SPST 8А, 250В пер.тока
свет    реле SPST 16А, 250В пер.тока
авария    реле SPDT 8А, 250В пер.тока
дополнительный (Aux)    реле SPST 8А, 250В пер.тока
Выход вентиля    выход пер.тока до 30Вт (только XM669K)
Последовательный выход    RS485 с ModBUS - RTU и LAN
Сохранение данных    в энергонезависимой памяти (EEPROM)
Класс применения    1B
Степень загрязнения окружающей среды    норма
Класс ПО    А
Рабочая температура    0 - 60°C
Температура хранения    -25 - 60°C
Относительная влажность    20 - 85% (без конденсации)
Диапазон измерения и регулирования    NTC-датчик    -40 - 110°C (-58 - 230°F)
PTC-датчик    -50 - 150°C (-67 - 302°F)
Pt1000-датчик    -100 - 100°C (-148 - 212°F)
Разрешение    0,1°C или 1°C или 1°F (выбирается)
Точность (при окруж. темп. 25°C)    ±0,5°C ±1 знак
