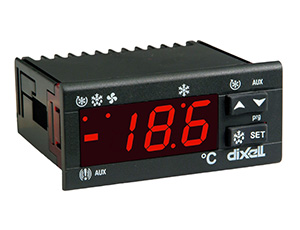

Dixell XR170C

Корпус передняя панель 32x74 мм; глубина 60 мм
Монтаж панель монтируется в отверстие 71x29 мм
Защита передней панели IP65
Соединения Провода клеммного блока 2,5 мм 2, с винтовым креплением.
Энерго потребление 12Vac/dc, ±10% (на выбор 230, 110,  10%, 50/60Hz)
Энерго поглащение 3VA max
Дисплей 3 цифры, красные LED, 14,2 мм высота
Входы 2 NTC или PTC датчика
Конфигурация цифровых входов без напряжения
Реле выхода компрессор -SPST реле 20(8)A; 250Vac
оттайка-SPDT реле 8(3) A, 250Vac
вентилятор- SPST реле 20(8)A; 250Vac
Блок памяти данные сохраняются даже при отсутсвии питания (EEPROM)
Рабочая температура 0÷60 °C
Температура содержания -25÷60 °C
Относительная влажность 20-85% (отсутствие какого-либо конденсата)
Диапазон измерения и регуляции -40÷110°C (-58÷230°F)
Разрешающая способность 0,1 °C или 1°C или 1 °F (на выбор)
Точность (окруж.темпер. 25°C) ±0,7 °C ±1 цифра
Регулировка выполняется в соответствии измеряемой температуры при помощи датчика термостата при положительном дифференциале от Set Point (контрольная точка): если температура увеличивается и достигает контрольной точки плюс дифференциал, то компрессор стартует и затем отключается при достижении температурой опять значения контрольной точки. В случае ошибки температурного датчика, старт и остановка компрессора осуществляется через параметры COn и COF.


Когда не используется оттайка, можно активировать клавиатуру удержанием клавиши вверх примерно в течение 3 секунд. Компрессор работает в продолжении времени установки параметров CCt. Цикл может быть закончен перед окончательной установкой времени, используя такую же активацию клавиши вверх примерно в течение 3 секунд.


Прибор позволяет использовать 3 типа оттайки (tdF Параметр) : электрооттайка (tdF=EL), оттайка горячим газом (tdF= in) и термостатическая оттайка. Интервал оттайки контролируется параметром ЕdF: (EdF=in) оттайка происходит каждое время IdF, (EdF=Sd) интервал IdF считается через Алгоритм Оттайки (только когда компрессор включен и температура испарителя юлдбше чем параметр SdF). В конце оттайки время контролируется через параметр Fdt.


Режим управления вентилятором FnC параметр:
FnC=C_n: вентиляторы будут ВКЛ. И ВЫКЛ с компрессором и не в течение оттайки;
FnC=C_Y: вентиляторы будут ВКЛ, но не в течение оттайки
FnC=о_n: вентиляторы будут ВКЛ. И ВЫКЛ с компрессором даже в течение оттайки;
FnC=о_Y: вентиляторы будут работать непрерывно и в течении оттайки.
После оттайки, имеется задержка включения вентилятора, которая необходима для слива жидкости - параметр Fnd. Дополнительный FSt параметр обеспечивает установку температуры, используя датчик испарителя, выше которой вентиляторы всегда выключены. Это используется только в том случае, если температура циркулирующего воздуха ниже чем установленное значение FSt.



Это сигналы статуса двери и они соответствуют статусу реле выхода через параметр ods.
Fan = вентилятор выключен
Cpr = Компрессор выключен
F_C = Компрессор и вентилятор выключены
Как только дверь открывается, после задержки при установке параметра dOA, позволяется выход сигнала тревоги и дисплей показывает сообщение dA. Сигнал тревоги останавливается как только внешний цифровой вход снова поврежден. В течение этого времени и затем при задержке “dot” после закрытия двери, сигналы тревоги высокой и низкой температуры повреждены.
Как только активируется цифровой вход, прибор будет ждать задержку времени did перед сигналом тревоги EAL. Статус выхода не меняется. Сигнал тревоги останавливается после того как цифровой вход дезактивирован.



Как только активируется цифровой вход, прибор будет ждать задержку времени did перед сигналом тревоги ВAL. Реле выхода выключено. Сигнал тревоги останавливается как только цифровой вход дезактивирован.



В течение времени установки параметра did, переключатель давления достигает число активаций параметра nPS, сообщение о сигнале тревоги давления PAL будет показано. Компрессор и регулятор остановятся. Когда цифровой вход включен, компрессор всегда выключен.



Исполнение оттайки происходит только в правильных условиях. после того как оттайка завершена, нормальное регулирование начнется повторно, только если цифровой вход поврежден, иначе прибор будет ждать пока не истечет время безопасности Mdf.
