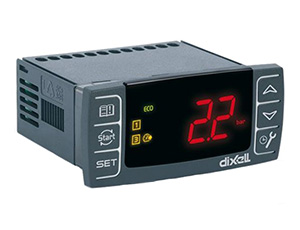

Dixell XR20CX

Корпус самозатухающий пластик ABS
Размер спереди 32x74мм; глубина 60мм
Монтаж на панель в вырез размером 71x29мм
Защита IP20
Защита спереди IP65
Соединения Клеммная колодка с зажимами под винт, сечение провода 2,5мм
Электропитание согласно модели: 12В пер./пост.т.±10%; 24В пер./пост.т.±10%; 230В пер.т. 10%, 50/60Гц, 110В пер.т. 10%, 50/60Гц
Энергопотребление 3ВА макс
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы до 4 датч. NTC или PTC
Цифровой вход контакты без напряжения
Релейные выходы компрессор SPST 8(3)А, ~250В; или 20(8)А ~250В
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60°C
Температура хранения -30÷85°C
Относительная влажность 20 85% (без конденсации)
Диапазон измерения и регулирования NTC-датчик: -40÷110°C (-40÷230°F)
PTC-датчик: -50÷150°C (-58÷302°F)
Разрешение 0,1°C или 1°C, 1°F (выбирается)
Точность (окруж. темп. 25°C) ±1°C ±1 знак
Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга dIXEL семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.


Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров “COn” и “COF”.


Оттайка выполняется простой остановкой компрессора. Параметр “IdF” используются для контроля интервала между циклами оттайки, в то время как его длительность контролируется параметром “MdF”.

Параметр Описание
Hy Дифференциал: (0,1 ÷ 25,5°C / 1÷255 °F) Дифференциал срабатывания уставки. ВКЛ (Cut IN) компрессора - это Уставка + дифференциал (Hy). ВЫКЛ (Cut OUT) компрессора – когда температура достигнет уставки.
LS Минимальная уставка: (- 50°C÷SET/-58°F÷SET): Задает мин. значение уставки.
US Максимальная уставка: (SET÷110°C/ SET÷230°F). Задает макс. значение уставки.
Ot Калибровка датчика термостата: (-12.0÷12.0°C; -120÷120°F) позволяет скорректировать возможное отклонение датчика термостата.
P3P Наличие третьего датчика (P3): n= отсутствует: контакты работают как цифровой вход; y= присутствует: контакты работают как третий датчик.
O3 Калибровка третьего датчика (P3): (-12.0÷12.0°C; -120÷120°F), позволяет скорректировать возможное отклонение третьего датчика.
P4P Наличие четвертого датчика: (n = отсутствует; y = присутствует).
o4 Калибровка четвертого датчика: (-12.0 12.0°C) позволяет скорректировать возможное отклонение четвертого датчика.
OdS Задержка активации выходов при запуске: (0÷255мин) Эта функция доступна при первичном запуске контроллера и задерживает активацию любого выхода на время, заданное в этом параметре.
AC Задержка против коротких циклов: (0÷50мин) минимальный интервал между остановкой компрессора и последующим перезапуском.
CCt Время ВКЛ компрессора в течение непрерывного цикла: (0.0÷24.0ч; разреш. 10мин) Позволяет задать длину непрерывного цикла: компрессор продолжает работать без остановки в течение времени CCt. Можно использовать, например,
когда камера наполнена новыми продуктами.
CCS Уставка непрерывного цикла: (-50÷150°C) задает уставку, используемую во время непрерывного цикла.ё
COn Время ВКЛ компрессора с неисправным датчиком: (0÷255мин) время, в течение которого компрессор работает при неисправном датчике термостата. При COn=0 компрессор всегда ВЫКЛ.
COF Время ВЫКЛ компрессора с неисправным датчиком: (0÷255мин) время, в течение которого компрессор ВЫКЛ при неисправном датчике термостата. При COF=0 компрессор всегда включен.
CH Тип действия: CL = охлаждение; Ht = нагрев.
Визуализация
CF Единицы измерения температуры: °C=градусы Цельсия; °F=градусы Фаренгейта. ВНИМАНИЕ: Когда единица измерения меняется, необходимо проверить и изменить, если требуется, параметры Hy, LS, US, Ot, ALU и ALL.
rES Разрешение (для °C): (in = 1°C; dE = 0.1 °C) позволяет показывать десятичную точку.
dLy Задержка показа температуры: (0 ÷20.0м; разреш. 10с) когда температура растет, дисплей обновляется на 1°C/1°F по истечении этого времени.
Оттайка
IdF Интервал между циклами оттайки: (1÷120ч) Определяет интервал времени между началом двух циклов оттайки.
MdF (Максимальная) длительность оттайки: (0÷255мин) Когда P2P = n, (нет датчика испарителя: оттайка по времени) задает длительность оттайки, когда P2P = y (окончание оттайки по температуре) задает максимальную длительность оттайки.
dFd Температура, отображаемая во время оттайки: (rt = реальная температура; it = температура в начале оттайки; SEt = уставка; dEF = значок “dEF”)
dAd Задержка индикации после оттайки: (0÷255мин). Задает максимальное время между концом оттайки и возобновлением показа реальной температуры в помещении.
Аварии
ALC Конфигурация аварий по температуре: (Ab; rE) Ab= абсолютная температура: аварии по температуре выдаются по значению ALL или ALU. rE = аварии по температуре относительно уставки. Авария по температуре активируется, когда температура превысит значение “SET+ALU” или “SET-ALL”.
ALU Авария по МАКС. температуре: (SET÷110°C; SET÷230°F) когда достигается эта температура, после задержки времени “ALd” активируется авария.
ALL Авария по Миним. температуре: (-50.0 ÷ SET°C; -58÷230°F) когда достигается эта температура, после задержки времени “ALd” активируется авария.
AFH Дифференциал сброса аварии по температуре: (0,1÷25,5°C; 1÷45°F) Дифференциал срабатывание для восстановления после аварии по температуре.
ALd Задержка аварии по температуре: (0÷255мин) Интервал времени между обнаружением условий аварии и соответствующим сигналом аварии.
dAO Исключение аварии по температуре при запуске: (от 0.0мин до 23.5ч) Интервал между обнаружением условий аварии после подачи питания на контроллер и сигналом аварии.
Авария по температуре конденсации (по четвертому датчику)
AP2 Выбор датчика для аварии по температуре конденсации: nP = нет датчика; P1 = датчик термостата; P2 = датчик испарителя; P3 = конфигурируемый датчик; P4 = Датчик на разъеме Hot Key.
AL2 Авария по низкой температуре конденсации: (-55÷150°C) когда достигается эта температура, то, возможно после задержки времени Ad2, поступает сигнал аварии LA2.
Au2 Авария по высокой температуре конденсации: (-55÷150°C) когда достигается эта температура, то, возможно после задержки времени Ad2, поступает сигнал аварии HA2.
AH2 Дифференциал сброса аварии по температуре конденсации: (0,1÷25,5°C; 1÷45°F)
Ad2 Задержка аварии по температуре конденсации: (0÷255мин) Интервал времени между обнаружением условий аварии конденсации и сигналом аварии.
dA2 Исключение аварии по температуре конденсации при запуске: (от 0.0мин до 23.5ч, разр. 10мин)
bLL Выкл. компрессора по аварии низкой температуры конденсации: n = нет: компрессор продолжает работать; Y = да, компрессор выключен пока присутствует авария, в любом случае регулирование возобновляется как минимум по истечении времени AC.
AC2 Выкл. компрессора по аварии высокой темпер-ры конденсации: n=нет: компрессор продолжает работать; Y = да, компрессор выключен пока присутствует авария, в любом случае регулирование возобновляется как минимум по истечении времени AC.
Цифровой вход
i1P Полярность цифрового входа: oP цифровой вход активируется по размыканию контакта; CL: цифровой вход активируется по замыканию контакта.
i1F Конфигурация цифрового входа: EAL = внешняя авария: отображается сообщение “EA”; bAL = серьезная авария, отображается сообщение “CA”. PAL = авария реле давления, отображается сообщение “CA”; dor = функция дверного контакта; dEF = запуск цикла оттайки; AUS =не активируется; Htr = изменение типа действия (охлаждение – нагрев); FAn = не задавать; ES = Энергосбережение.
did (0 255 мин) при i1F= EAL или i1F = bAL Задержка аварии цифрового входа: задержка между обнаружением условий внешней аварии и последующим сигналом. при i1F= dor: задержка сигнала аварии открытия двери при i1F = PAL: время для срабатывания реле давления: интервал времени для вычисления числа срабатываний реле давления.
nPS Число срабатываний реле давления: (0 15) Число срабатываний реле давления в течение интервала “did”, перед выдачей сигнала аварии (I2F= PAL). Если за время did достигнуто nPS срабатываний, выключите и включите контроллер, чтобы возобновить нормальное регулирование.
odc Состояние компрессора и вентилятора при открытой двери: no; Fan = нормальное; CPr; F_C = Компрессор ВЫКЛ.
rrd Перезапуск выходов после аварии doA: no = авария doA не влияет на выходы; yES = перезапуск выходов по аварии doA;
HES Повышение температуры во время цикла Энергосбережения: (-30,0°C 30,0°C/ -22 ÷ 86°F), задает значение, повышающее уставку во время цикла Энергосбережения.
Другие параметры
Adr Последовательный адрес: (1÷244): Идентифицирует адрес контроллера при подключении к ModBUS-совместимой системе мониторинга.
PbC Тип датчика: позволяет задать тип датчика, используемого контроллером: Ptc = PTC-датчик, ntc = NTC-датчик.
onF Активация кнопки вкл/выкл: nu = отключена; oFF = активирована; ES = не задавать.
dP1 Показ датчика термостата.
dP3 Показ третьего датчика - опция.
dP4 Показ четвертого датчика.
rSE Фактическая уставка: Показывает уставку, используемую в течение цикла энергосбережения или в течение непрерывного цикла.
rEL Версия программного обеспечения: для внутреннего использования.
Ptb Таблица кодов параметров: только для чтения.
