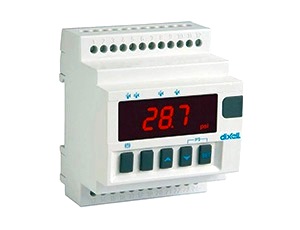

Dixell XT111D

Корпус самозатухающий пластик ABS
Размер модуль 4 DIN 70x85ммm; глубина 61мм
Монтаж на DIN-рейку
Защита IP20
Соединения клеммная колодка с зажимами под винт, теплостойкий провод сечением  2,5мм
Электропитание 12В пер./пост.тока ±10% или 24 В пер./пост.тока ±10%
230В пер.тока ±10%,50/60Гц или 110В пер.тока ±10%,50/60Гц
Энергопотребление 3ВА максимум
Дисплей 3 ½ цифры, красные светодиоды
Входы согласно модели: NTC/PTC или NTC/PTC/Pt100/Термопара J,K,S или 4÷20мА/0÷1В/0÷10В
Релейные выходы нагрузка: реле SPDT 8(3)A, 250В пер.тока
Другие выходы зуммер (опция)
Класс применения 1В
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60°C
Температура хранения -30÷85°C
Относительная влажность 20÷85% (без конденсации)
Диапазон измерения и регулирования NTC -40°C - 110°C
PTC -50°C - 150°C
Pt100 -200°C - 600°C
TcK 0°C - 1300°C
TcJ 0°C - 600°C
TcS 0°C - 1400°C
Точность контроллера при окруж. темп 25°C лучше чем 0,5% от полной шкалы
Настройка типа датчика.
- войдите в меню программирования, нажав кнопки SET + Вниз на время 3с.
- выберите параметр Pbc (Конфигурация датчика) и нажмите кнопку SET.
- задайте тип датчика:
контроллер температуры: Pt = Pt100, J = термопара J, c = термопара K, S = термопара S; Ptc = PTC; ntc = ntc.
контроллер с токовым или вольтовым входами: cur = 4÷20мА, 0-1 = 0÷1В, 10 = 0÷10В
- нажмите кнопку SET, чтобы подтвердить его.
- выключите и снова включите контроллер.



Отключение зуммера/релейного выхода аварии.
Как только обнаружен сигнал аварии, зуммер, если имеется, можно отключить, нажав любую кнопку. Состояние реле аварий зависит от параметра tbA: при tbA = yES реле отключается нажатием на любую кнопку, при tbA = no реле аварий остается активированным пока имеются условия аварии. Сигнал на дисплее остается пока не исчезнут условия аварии.



Сброс аварии.
Аварии датчиков PFo, PFc возникают через несколько секунд после поломки датчика; они автоматически сбрасываются через несколько секунд после возобновления нормальной работы датчика.
Максимальный и минимиальный порог аварии HA и LA автоматически сбрасываются, как только переменная вернется к нормальному значению. Аварии bAL и EAL сбрасываются, как только отключится цифровой вход.

Регулирование
Hy1 Дифференциал: (-Полная Шк./Полная Шк.) Дифференциал срабатывания уставки. Можно задать с положительным или отрицательным значением. Тип действия (прямое или обратное) зависит от параметра S1C (in или di).
LS1 Минимальная уставка: (Нижняя Шк.÷ Set) Задает мин. допустимое значение уставки.
US1 Максимальная уставка: (Set÷ Полная Шк.) Задает макс. допустимое значение уставки.
S1C Тип действия: S1C=in обратное действие (нагрев/увлажнение/увеличение давления);
S1C=dir прямое действие (охлаждение/осушение/снижение давления).
AC Задержка против коротких циклов: (0÷250 сек) Минимальный интервал времени между выключением и последующим включением.
on Минимальное время, когда ступень остается включенной (0÷250 сек)
ono Минимальное время между 2 последовательными включениями одной и той же нагрузки (0÷120 мин).
Аварии
ALC Конфигурация аварий по температуре: Определяет, будет ли авария относительной к уставке или она соответствует абсолютному значению. rE относительно уставки; Ab абсолютная температура
ALL Минимальная авария: при ALC=rE: относительно уставки, (0÷|Нижняя Шк.-Set|) это значение вычитается из уставки. Когда значение с датчика падает ниже значения SET-ALL, активируется сигнал аварии.
при ALC=Ab абсолютное значение, минимальная авария активируется, когда значение с датчика падает ниже значения ALL.
ALU Максимальная авария: при ALC=rE: авария относительно уставки, (0÷|Полная Шк.-Set|) Максимальная авария активируется, когда значение с датчика превысит значение SET+ALU.
при ALC=Ab: абсолютное авария, (Set÷Полная Шк.) Максимальная авария активируется, когда значение с датчика превысит значение ALU.
ALH Дифференциал для сброса аварии: (0,1÷Полная Шк.) авария сбрасывается, когда значение с датчика выше, чем значение Аварии + ALH.
ALd Задержка аварии:(0÷999 мин) интервал времени между обнаружением условий аварии и соответствующим сигналом аварии.
dAO Задержка аварии при запуске: (0÷23.5ч) интервал времени между обнаружением условий аварии после того, как контроллер включен, и сигналом аварии.
So1 Состояние реле при неисправном датчике: So1=oFF разомкнуто; So1=on замкнуто.
Датчики и визуализация
LCI Начало шкалы, только с токовым или вольтовым входом: (при rES = in, dE, cE: -99.00÷199.00, при rES = irE -999÷1999) Корректировка показаний, соответствующих входному сигналу 4мА или 0В.
UCI Конец шкалы, только с токовым или вольтовым входом: (при rES = in, dE, cE: -99.00÷199.00, при rES = irE -999÷1999) Корректировка показаний, соответствующих входному сигналу 20мА, или 1В, или 10В.
oPb Калибровка Датчика: (-999÷999) позволяет скорректировать возможное смещение датчика.
rES Разрешение: выбирает разрешение контроллера.
in = целое (-99÷199);
dEC = 1 цифра после десятичной точки (-99.0÷199.0),
cE = 2 цифры после десятичной точки (-99.00÷199.00) только для токовых или вольтовых входов,
irE = целое, большая шкала (–999÷1999) только для токовых или вольтовых входов.
UdM Единица измерения: зависит от модели:
для температуры: °C = градусы Цельсия; °F = градусы Фаренгейта.
с входом 4÷20мА, 0÷1В, 0÷10В: 0 = °C; 1 = °F, 2 = %RH, 3 = bar, 4 = PSI, 5 = нет единиц измерения
PbC Выбор датчика: задает тип датчика. Зависит от модели контроллера
для температуры NTC/PTC: Ptc = PTC; ntc = ntc.
для стандартной температуры: Pt = Pt100, J = термопара J, c = термопара K, S = термопара S; Ptc = PTC; ntc = ntc.
с входом 4÷20мА, 0÷1В, 0÷10В: cur = 4÷20мА, 0-1 = 0÷1В, 10 = 0÷10В.
P3F Наличие третьего провода у датчика Pt100: для использования 2- или 3-проводным датчиков Pt100: no = 2-проводный датчик; yES = 3-проводный датчик.
Аналоговый выход
AOC Конфигурация аналогового выхода (только для моделей с аналоговым выходом):
AOC = Pb Показания датчика. Параметры аналогового выхода LAO и UAO независимые и соответствуют абсолютному сигналу показаний датчика.
AOC = Er Датчик - Уставка. Параметры аналогового выхода LAO и UAO соответствуют разнице между показаниями датчика и Уставки.
LAO Нижняя граница аналогового выхода: (только для моделей с аналоговым выходом) минимальное значение температуры, соответствующее аналоговому выходу 4мА. Это значение может быть абсолютным или относительно Уставки, задав параметр AOC.
UAO Верхняя граница аналогового выхода: (только для моделей с аналоговым выходом) максимальное значение температуры, соответствующее аналоговому выходу 20мА. Это значение может быть абсолютным или относительно Уставки, задав параметр AOC.
SAO Защитное значение аналогового выхода с неисправным датчиком (только для моделей с аналоговым выходом): определяет какое состояние должен принять аналоговый выход при неисправности датчика:
SAO = oFF; аналоговый выход = 4мА. SAO = on; аналоговый выход = 20мА
Цифровой вход
HES Изменение Уставки во время цикла Энергосбережения: (Нижняя Шк./Полная Шк.) задает отклонение уставки во время цикла Энергосбережения.
i1F Режим работы цифрового входа: конфигурирует функции цифрового входа: c-H = инвертировать тип действия: прямое - обратное; oFF = выключить контроллер; AUS = не используется; HES = Энергосбережение; EAL = общая внешняя авария; bAL = серьезная внешняя авария: отключает нагрузки.
i1P Полярность цифрового входа:
CL: цифровой вход активируется по замыканию контакта;
OP: цифровой вход активируется по размыканию контакта
did Задержка аварии цифрового входа: (0255 мин) задержка между обнаружением условий внешней аварии (i1F= EAL или i1F = bAL) и последующим сигналом.
Другие параметры
Adr Последовательный адрес RS485 (0÷247) Идентифицирует контроллер в системе управления или диспетчеризации.
onF Активация Вкл/Выкл с клавиатуры: (no = запрещено; yES=разрешено) Позволяет ВКЛ/ВЫКЛ контроллер нажатием кнопки SET более чем на 4с.
Ptb Таблица параметров: (только чтение) Показывает код карты параметров.
rEL Версия программного обеспечения: (только чтение)
Pr2 Доступ в меню Pr2 меню программирования параметров.
