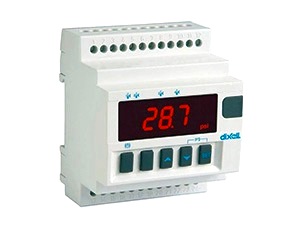

Dixell XT141D

Функция плавного пуска.
При запуске, когда значение входного сигнала ниже, чем «Set point 1- drb» контроллер использует промежуточную Set point 1 для управления системой. Шаг промежуточной Set point 1 задан значением параметра dSi, каждый шаг ограничен временем dSt. Например, при запуске контроллер добавляет к значению датчика Та (обычно температура окружающей среды) значение dSi, затем через время установленное параметром dSt контроллер будет работать на достижение первой промежуточной Set point. Эта процедура будет продолжаться до тех пор пока не будет достигнуто значение Set point-drb, в этой точке плавный пуск отключается и система управляется по ПИД закону. Когда контролируемый сигнал опускается ниже Set point-drb плавный пуск перезапускается. Если drb=0 функция плавного пуска отключена, и реле замкнуто до тех пор, пока температура не войдет в диапазон пропорциональной связи.



Пропорциональная функция.
Если заводские значения не являются оптимальными для конкретной системы, вы можете использовать следующий метод для нахождении оптимальных параметров:
- Выберите ON/OFF управление Ft=1.
- Установите Set1 =10% меньше чем нормальная рабочая температура
- Установите дифференциал Hy1=3% от значения Set 1.
- Запустите систему и дождитесь пока температура установится и циклы будет регулярными.
- Записывайте значения температуры с регулярным интервалом.



Подключение к электросети.
Приборы снабжаются клеммной колодкой под винт, для подсоединений проводов с поперечным сечением до 2,5 mm2. Перед соединением проводов необходимо убедиться, что источник электропитания удовлетворяет требованиям прибора. Отключить входные соединительные провода от контактов источника электропитания, от выходов и электрических соединений. Не превышайте максимальный ток, допустимый на каждом реле, в случае более мощных нагрузок используют соответствующие внешние реле.

Регулирование
Hy1 Дифференциал: (Мин. Sc./Полн. Sc.) Дифференциал для значения контрольной точки 1. Может быть установлен положительным или отрицательным. Вид действия (прямой или инверсивный) зависит от параметра SC: dir=прямой и in=обратный.
Hy2 Дифференциал 2: (Мин. Sc./Макс. Sc.) Дифференциал для значения контрольной точки 2. Может быть установлен положительным или отрицательным. Вид действия (прямой или инверсивный) установлен параметром SC2.
Ft Способ регулирования: onF=ВКЛ./ВЫКЛ.; db=не выбрано; Pid=ПИД регулирование; tt= не выбрано.
LS1 Минимальное значение SET 1: (Мин. Sc./Set1) Устанавливает минимальную приемлемую величину для контрольной точки 1.
LS2 Минимальное значение SET 2: (Мин. Sc./Set2) Устанавливает минимальную приемлемую величину для контрольной точки 2.
US1 Максимальное значение SET 1: (Set1/Макс. Sc.) Устанавливает максимальную приемлемую величину для контрольной точки 1.
US2 Максимальное значение SET 2: (Set2/Макс. Sc.) Устанавливает максимальную приемлемую величину для контрольной точки 2.
OUC Объединение выходов (0 = зависит ; 1 = независимы): выберите, если SET2 зависит от SET1 (так: Set2 = SET1+SET2), или если SET2 независим от SET1.
S1C Тип действия выхода 1: S1C=0 обратное действие (нагревание, увлажнение); S1C=1 прямое действие (охлаждение, осушение)
S2C Тип действия выхода 2: S2C=0 обратное действие (нагревание); S1C=2 прямое действие (охлаждение)
AC Реле задержки (0-250сек.) : Минимальный промежуток времени между циклами ВКЛ./ВЫКЛ.
on Минимальное время продолжительности цикла ВКЛ. (0-250сек.)
ono Минимальное время между 2 следующими циклами ВКЛ. при одинаковой нагрузке (0-120мин.)
Сигнализация
ALC Конфигурация заданного значения тревоги: (0 = тревога относительно SET1; 1= абсолютная) определяет, являются ли тревоги относительно заданного значения или упомянуты абсолютные величины.
ALL Тревога: (Мин. Sc./Макс. Sc.) с ALC=0: относительно SET 1, (0÷|Мин. Sc.-Set1 |) эта величина вычитается из SET1. Сигнал тревоги активируется, когда температура понижается до Set1 - ALL . С ALC=1 (абсолютной) минимальной тревогой позволяется, когда температура понижается до ALL.
ALU Тревога по макс. температуре: С ALC=0: тревога относительно SET 1, (0÷|Макс Sc.-Set1 |) Максимальная тревога активируется, когда температура превышает величину SET1+ALU. С ALC=1: абсолютная тревога, (Set÷Макс. Sc.) Максимальная тревога активируется, когда температура превышает величину ALU.
ALH Температурная тревога: (0.1-max). Дифференциал для сброса аварии работает.
Ald Сигнальная задержка: (0÷999 мин.) время задержки аварийного сигнала.
dAO Задержка тревоги при пуске: (0÷999 мин.) время задержки аварийного сигнала при включенииприбора.
So1 Состояние реле 1 с неисправным зондом: So1=0 открыто; So1=1 закрыто
So2 Состояние реле 2 с неисправным зондом: So2=0 открыто; So2=1 закрыто
ПИД регулирование
Pb Пропорциональная связь: (0.1-max) Это диапазон ниже точки уставки Set 1 в пределах которого действует пропорциональный закон.
Int Время интегрирования: (0-999сек) Продолжительность интегрального действия в ПИД-регулировании. При понижение значения Int энергопотребление становится выше, в результате температура (контролируемый параметр) будет достигать Set 1 быстрее. Int=0 исключает действие интегрирования и контроллер работает как ПД-регулятор.
dEt Время действия дифференцирования: (0-999сек.) Чем выше значение dEt, тем ниже время реакции контроллера на внезапное изменение температуры.
Sr Производное время осуществления выборки: (0-10сек.) время между двумя выборками для калькуляции производной функции.
rS Сброс пропорциональной связи: (Мин. Sc./Макс. Sc.) позволяет производить настройку регулирования если значение на дисплее читается не точно.
Ar Предел интегрирования: (0-макс.) Если разница между температурой уставки и температурой выше Ar, время интегрирования не увеличивается. Рекомендуемое значение: Ar= Pb/2, если Ar=0-не рабоает.
Cyt Время цикла: (1-500сек.) минимальное время между двумя срабатываниями реле за один цикл ПИД. Предполагаемое значение Cyt=13.
drb Перезапуск связи плавный пуск: (0-макс) значение в градусах связи ниже точки уставки 1, в пределах которой функция плавного пуска отсутствует. Когда контролируемый сигнал становится ниже Set point1 – drb, перезапускается плавный пуск.
dSi Промежуточная Set point в функции плавного пуска: (0-макс) значение в градусах увеличения промежуточной Set point. При 0 плавный пуск отсутствует.
dSt Интервал постепенного увеличения Set point: (1-999сек.) время между двумя увеличениями промежуточной Set point.
Датчики и дисплей
LCI Начало шкалы входа напряжения или тока: (3 цифры: 999÷999; 4 цифры: -999÷7000). Регулирование уровня считываемого сигнала к 4mA или 0V входного сигнала.
UCI Конец шкалы входа напряжения или тока: (3 цифры: 999÷999; 4 цифры:-999÷7000) Регулирование уровня считываемого сигнала к 20mA или 1V или 10V входного сигнала.
OPb Калибровка датчика: (-999÷999) позволяет регулировать возможную погрешность зонда.
rES Десятичная точка ВКЛ\ВЫКЛ: (0= без десятичной точкой; 1= с десятичной точкой).
Udm Единицы измерения: зависит от модели
PbC Выбор типа датчика: Только для RTD или термопар : 0=Tc J; 1=Tc K (Ni100); 2=Tc S (Pt100).
P3F Наличие 3-ей жилы для датчиков Pt100: при использовании 2-х или 3-х проводных датчиков
Цифровой вход
HES Изменение Set point в экономичном режиме: (Мин. Sc./Макс. Sc.) устанавливает изменение Set point 1.
i1F Функции цифрового входа: c-H= меняет связь: прямого-обратного действия, oFF=выключает контроллер, AUS= не используется, HES= экономичный режим, EAL= генерирует внешнюю сигнализацию, baL=выключает нагрузки.
i1P Полярность цифрового входа: CL:цифровой вход активирован замыканием контакта; OP: цифровой вход активирован размыканием контакта.
did Задержка аварии цифрового входа: (0-120 мин) задержка определения внешней аварии и ее срабатывания.
Другое
Adr RS485 порядковый адрес (0÷94): опознаёт прибор в пределах сети управления или наблюдения системы.
OnF ВКЛ\ВЫКЛ прибора с клавиатуры: (0 = невозможно; 1= возможно) Этот параметр разрешает ВКЛ\ВЫКЛ прибора, нажимая SET больше, чем на 4сек.
Ptb Таблица параметров: ( только чтение ) Показывает заводские установки неполадок.
rEL Версия программного обеспечения: (только чтение)
