Воздухоохдадители LU-VE серии FHA для коммерческих холодильных камер

Коммерческий холодильный объём требует испарителя, который держит расчётную мощность при стабильном воздушном потоке. Для этой задачи применяются Воздухоохдадители LU-VE серии FHA: наклонная компоновка улучшает распределение струи, компактные габариты упрощают размещение под потолком, а сервисный доступ рассчитан на регулярную очистку. Серия ориентирована на небольшие объёмы хранения, где важны повторяемые параметры, прогнозируемая оттайка, контролируемая влажность воздуха.

В проекте оценивают не «название линейки», а набор рабочих характеристик. На первом месте стоят холодопроизводительность в расчётной точке, допустимые давления, шаг оребрения, расход воздуха, тип вентиляторов, вариант оттайки. При корректном подборе Воздухоохдадители LU-VE серии FHA обеспечивают равномерный температурный профиль по объёму хранения без локальных зон обмерзания.

Назначение и схема применения

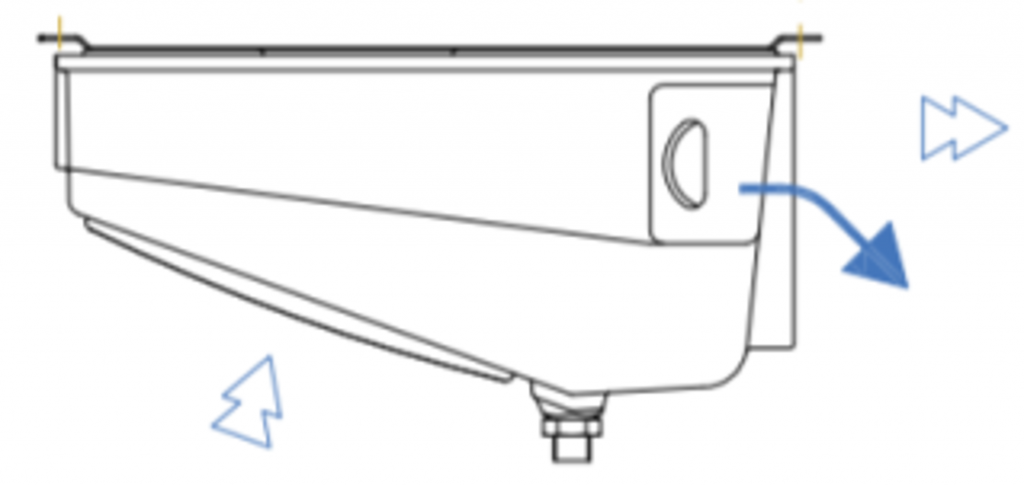

Воздухоохладитель работает как испаритель прямого расширения: хладагент кипит в трубном пакете, воздух отдаёт тепло через ламели. Наклонная конструкция помогает направить поток вдоль холодильного объёма, что уменьшает стратификацию по высоте. При правильной ориентации снижается риск «тёплых карманов» в удалённых зонах.

Серия применяется в торговом и складском холоде, где требуются компактные габариты, контролируемая скорость потока в зоне продукта. В реальных условиях решающим становится распределение воздушной струи, а не только киловатты. Поэтому Воздухоохдадители LU-VE серии FHA подбирают с учётом планировки стеллажей, расположения двери, направления циркуляции.

Сравнение по мощности возможно только при одинаковых исходных данных. Нужны температура воздуха на входе, температура кипения, температурный напор, расчётный расход воздуха, тип хладагента. Без этих условий любые «паспортные цифры» теряют смысл. Для Воздухоохдадители LU-VE серии FHA спецификацию фиксируют вместе с расчётной точкой.

Холодопроизводительность и воздушные параметры подбора

Подбор начинается с теплопритоков помещения хранения: ограждения, дверь, продукт, освещение, персонал. Далее задают температуру хранения, целевую влажность, после чего выбирают температуру кипения. Температурный напор по воздуху определяет баланс между осушением продукта, скоростью набора инея на пакете.

У линейки Воздухоохдадители LU-VE серии FHA встречаются решения для малых и средних камер. Для такого класса типичны диапазоны мощности порядка 1–8 кВт в зависимости от расчётной точки. По воздушной части применяются расходы в диапазоне сотен и тысяч м³/ч, что позволяет настраивать скорость обдува под продукт, а не под «максимальный поток». Дальность струи критична в вытянутых камерах, где важна циркуляция до дальних углов.

Перегрев на выходе испарителя задаёт устойчивость регулирования. Для ТРВ обычно держат 5–8 K, чтобы исключить жидкую фазу на всасывании. Для ЭРВ допускают 3–6 K при корректной установке датчиков. При неверной настройке часть пакета работает «сухо», после чего падает активная площадь теплообмена. В таких условиях Воздухоохдадители LU-VE серии FHA требуют настройки на запуске по фактическим параметрам.

температура камеры, допустимая скорость воздуха в зоне хранения, требования к влажности
расчётная нагрузка, температура кипения, температурный напор, целевой перегрев
тип хладагента, схема оттайки, ограничения по габаритам и обслуживанию

Оребрение, шаг ламели и устойчивость к инею

Шаг оребрения задаёт компромисс между теплоотдачей, проходимостью пакета. Мелкий шаг даёт большую поверхность, но быстрее перекрывается инеем в минусовой камере. Более крупный шаг дольше сохраняет расход воздуха, упрощает оттайку, снижает риск «закрытия» пакета за короткий цикл. Поэтому Воздухоохдадители LU-VE серии FHA выбирают по температуре хранения, влажности, частоте открывания двери.

Для практики коммерческого холода применяются типовые варианты шага ребра: около 3 мм для плюсовых камер, около 4,5 мм для универсальных режимов, около 7 мм для минусовых камер с повышенной влажностью. Такой подход снижает частоту оттаек, сохраняет стабильную циркуляцию воздуха. Важно учитывать профиль ламелей: турбулизация повышает теплоотдачу, при избытке скорости потока растёт осушение продукта.

Аэродинамическое сопротивление пакета влияет на рабочую точку вентиляторов. Рост сопротивления снижает расход воздуха, ухудшает теплоотдачу, увеличивает время работы компрессора. Слишком низкое сопротивление повышает скорость струи, усиливает подсушивание, локальное переохлаждение поверхности. В проектах Воздухоохдадители LU-VE серии FHA оценивают по балансу: теплообмен, расход воздуха, качество хранения.

Теплообменник, трубки и внутренний объём контура

Трубный пакет выполняется на медных трубках с алюминиевым оребрением. Медь обеспечивает высокую теплопроводность, ремонтопригодность пайкой твёрдым припоем. Для проектной привязки используют сортамент медных труб по ГОСТ 617, а по маркам меди ориентируются на ГОСТ 859 при требованиях к материалу. Для алюминиевых полуфабрикатов применяют ГОСТ 4784.

В коммерческих испарителях часто встречаются трубки малого диаметра, поскольку они повышают коэффициент теплоотдачи, уменьшают требуемую заправку. Меньший внутренний объём улучшает динамику регулирования, особенно при коротких трассах и точной настройке дросселирования. При этом важно контролировать падение давления по хладагенту, чтобы распределение кипения по ветвям оставалось равномерным.

При агрессивной санитарной мойке может потребоваться усиленная коррозионная защита оребрения либо альтернативные материалы трубок. Выбор зависит от моющих составов, частоты обработки, требований к гигиене. Для Воздухоохдадители LU-VE серии FHA такие решения закладывают на стадии подбора, чтобы не компенсировать ошибку регулярной заменой оборудования.

Вентиляторы, электрика и эксплуатационная устойчивость

Вентиляторы задают расход воздуха через пакет, дальность струи. Для наклонных воздухоохладителей типичны осевые вентиляторы компактного диаметра, часто в компоновке от одного до нескольких рабочих колёс. Количество вентиляторов масштабирует расход без резкого роста скорости на решётке, что важно для качества хранения.

В проектах встречаются варианты двигателей AC и EC. EC-исполнение удобно, когда нужен точный контроль расхода воздуха, снижение шума. Регулирование по скорости помогает уменьшить осушение продукта, удержать температуру без резких колебаний. При применении Воздухоохдадители LU-VE серии FHA в камерах с чувствительным продуктом это становится практическим преимуществом.

Электрическая часть должна выдерживать влажную среду, конденсат, санитарную обработку. Степень защиты оболочек задают по ГОСТ 14254, климатическое исполнение выбирают по ГОСТ 15150. Отдельно контролируют вводы, клеммные соединения, заземление корпуса. Это снижает риск отказов при длительной эксплуатации Воздухоохдадители LU-VE серии FHA.

Давление, оттайка, дренаж и исполнение под задачу

Выбор по давлению связан с типом хладагента, компоновкой системы. В коммерческом холоде диапазоны давлений заметно отличаются для HFC, CO₂, рассольных контуров. Для корректного проектирования фиксируют допустимые рабочие давления узла, затем увязывают арматуру, трубопроводы с расчётом безопасности. Для Воздухоохдадители LU-VE серии FHA эта проверка обязательна при подборе под CO₂.

Оттайка выбирается по температуре хранения, влажности. Электрооттайка проста по управлению, но требует правильной мощности, корректной логики включения вентиляторов. После оттайки нужна пауза на стекание воды, иначе капли разносятся по объёму камеры. Для минусовых камер часто закладывают подогрев поддона, дренажной линии, чтобы исключить ледяные пробки.

Дренаж проектируют как часть системы. Поддон должен иметь уклон, слив должен уходить из зоны переохлаждения, трубопровод дренажа требует теплоизоляции в холодной зоне. Если вода задерживается, образуется лёд на поддоне, затем ухудшается воздушный поток через пакет. При таких условиях Воздухоохдадители LU-VE серии FHA теряют эффективность быстрее, чем это видно по показаниям температуры в центре камеры.

Монтаж, обслуживание и ввод в эксплуатацию

Монтаж начинается с проверки несущей способности точки крепления. Вибрация вентиляторов передаётся на конструкции, поэтому крепёж берут с запасом по нагрузке, стойкости к конденсату. Линию дренажа фиксируют отдельно, чтобы исключить перелом, подсос воздуха, разрыв при обмерзании. Горизонталь установки контролируют уровнем, иначе уклон поддона перестаёт работать.

Холодильная обвязка требует чистой пайки с азотной продувкой, опрессовки, вакуумирования. После вакуума выполняют заправку по массе, выводят систему на расчётную точку. На запуске фиксируют перегрев, переохлаждение, температуру нагнетания, ток вентиляторов, корректность завершения оттайки. По факту этих параметров уточняют настройки, чтобы Воздухоохдадители LU-VE серии FHA работали в стабильном режиме.

Для подбора под конкретную камеру достаточно исходных данных по нагрузке и режиму хранения. Компания «Русские Медные Трубы» обычно запрашивает температуру камеры, теплопритоки, хладагент, требования к оттайке, ограничения по габаритам, сервисному доступу. Если передать эти параметры одним пакетом, поставщик согласует спецификацию на Воздухоохдадители LU-VE серии FHA без лишних итераций по проекту.
