Воздухоохдадители LU-VE серии SMA: технические параметры, расчёт, эксплуатация

Назначение и рабочая функция в системе холода

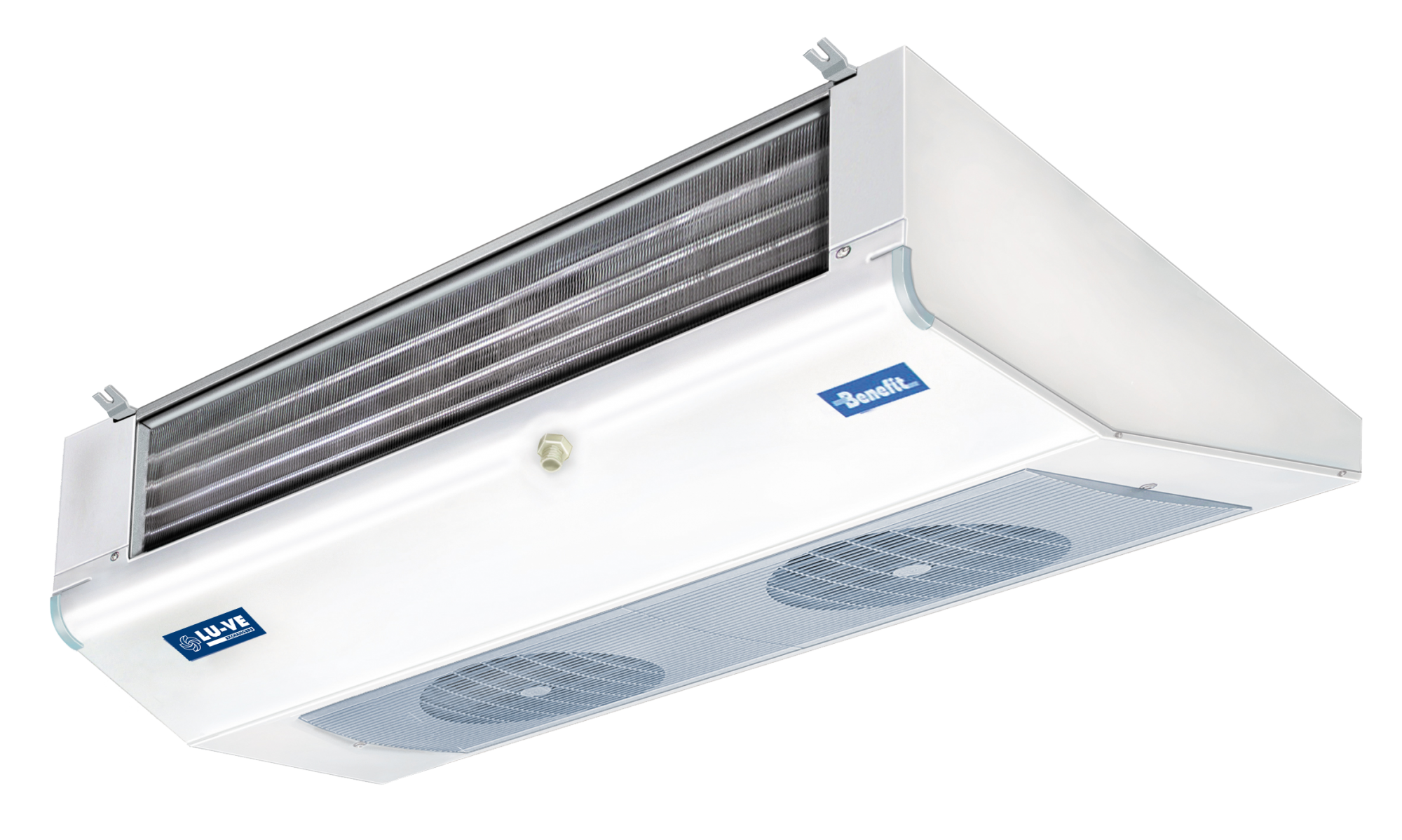

Воздушный испаритель в коммерческом холоде формирует отбор тепла через оребрённый пакет при принудительном обдуве. Для этой задачи применяют Воздухоохдадители LU-VE серии SMA, рассчитанные на стабильный теплообмен при циклах охлаждения и оттайки. Узел влияет на температуру воздуха, влажность, равномерность распределения холода по объёму.

Ключевой результат подбора — подтверждение мощности в заданной рабочей точке, а не совпадение по габариту. На производительность влияет t° кипения, t° воздуха на входе, допустимый перепад по воздуху ΔT. При смещении t° кипения на несколько кельвинов фактическая мощность меняется заметно, поэтому Воздухоохдадители LU-VE серии SMA оценивают через расчёт условий.

В коммерческих объектах важен баланс между теплоотдачей и устойчивостью к обмерзанию. При высокой влажностной нагрузке обмерзание растит сопротивление пакета, снижает расход воздуха, смещает условия теплообмена. Если узел подобран без запаса по аэродинамике, Воздухоохдадители LU-VE серии SMA раньше уходят из проектных характеристик.

Конструкция корпуса, компоновка, требования к установке

Корпус формирует аэродинамический канал, защищает теплообменник, задаёт жёсткость при подвесе. В коммерческом исполнении применяют оцинкованную сталь с порошковым покрытием, устойчивым к влажной среде. Для санитарной обработки важны гладкие поверхности и минимальные зоны накопления загрязнений, что учитывают при выборе Воздухоохдадители LU-VE серии SMA.

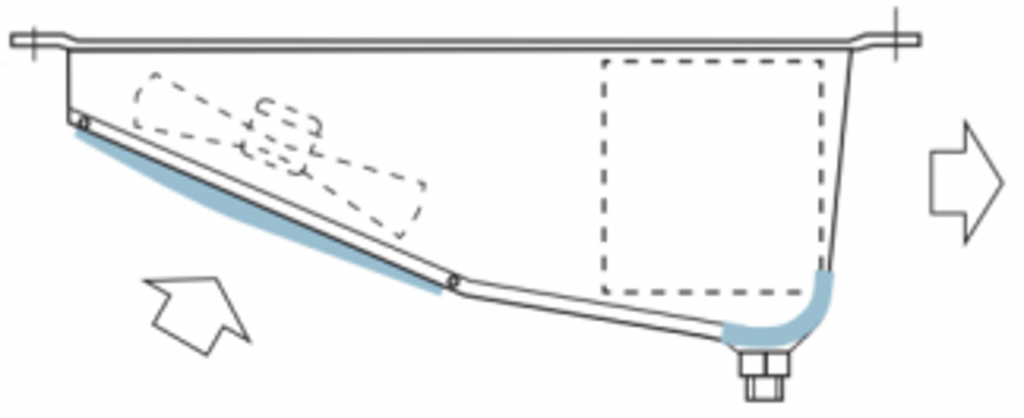

Компоновка должна исключать рециркуляцию тёплого воздуха на вход теплообменника. При короткой дистанции до препятствия поток разворачивается, подогретый воздух снова проходит через пакет. Это снижает температурный напор, увеличивает частоту оттайки, ухудшает контроль температуры, что критично для Воздухоохдадители LU-VE серии SMA.

Подвес рассчитывают по массе узла с учётом заполнения контура, плюс динамическая нагрузка от вентиляторов. Перекос корпуса ухудшает слив талой воды, провоцирует перелив поддона. Для обслуживания требуется доступ к электроузлам, вентиляторам, поддону, что закладывают до монтажа Воздухоохдадители LU-VE серии SMA.

Теплообменный пакет, материалы, распределение хладагента

Теплообменник строится на медных трубках с алюминиевым оребрением, что даёт высокую теплопроводность при умеренной массе. Для холодильных контуров применяют медные трубы по профильным стандартам ACR, где важны чистота внутренней поверхности и контроль толщины стенки. Качество контакта трубки с ламелью влияет на теплопередачу, поэтому Воздухоохдадители LU-VE серии SMA оценивают по исполнению пакета, а не по визуальной «плотности ребра».

Шаг оребрения задаёт компромисс между площадью теплообмена и устойчивостью к инею. Мелкий шаг повышает удельную площадь, быстрее перекрывается при интенсивном обмерзании. Более крупный шаг сохраняет проходное сечение дольше, снижает падение расхода воздуха, что повышает стабильность Воздухоохдадители LU-VE серии SMA между оттайками.

Распределение хладагента по секциям определяет равномерность температуры поверхности. При неравномерном питании появляются зоны с повышенным перегревом, снижается активная площадь, растёт температура нагнетания компрессора. Для схемы прямого расширения задают перегрев на выходе испарителя, затем проверяют его устойчивость на частичной нагрузке, что обязательно для Воздухоохдадители LU-VE серии SMA.

Вентиляторная часть и аэродинамические параметры

Вентиляторы задают расход воздуха через пакет, формируют поле скоростей в объёме, влияют на шум. Недостаточный расход создаёт застойные зоны, ухудшает перемешивание, ускоряет локальное обмерзание ламелей. Избыточный расход усиливает осушение, увеличивает скорость воздуха на продукте, поэтому Воздухоохдадители LU-VE серии SMA подбирают по расходу в рабочей точке.

В коммерческих исполнениях применяют осевые вентиляторы с диаметром порядка 300 мм, что типично для компактных воздухоохладителей. Несколько вентиляторов распределяют поток по длине пакета, снижают обороты каждого двигателя. Это уменьшает шум, снижает вибрацию подвеса, повышает ресурс, что важно для Воздухоохдадители LU-VE серии SMA при непрерывной эксплуатации.

Электрические параметры оценивают по мощности вентиляторов, пусковым токам, степени защиты двигателя. Для влажной среды применяют двигатели с повышенной защитой по IP, плюс контроль качества клеммных соединений. Перегрев клемм чаще связан с контактным сопротивлением, поэтому при вводе Воздухоохдадители LU-VE серии SMA проверяют обжим, протяжку, нагрев под нагрузкой.

Подбор по рабочей точке и контроль исходных данных

Подбор начинают с фиксации t° воздуха на входе в теплообменник и требуемой температуры в объёме. Далее задают температуру кипения, тип хладагента, допустимый ΔT по воздуху, целевой перегрев. Без этих данных сравнение моделей становится формальным, что приводит к недогрузу или избыточному размеру Воздухоохдадители LU-VE серии SMA.

Для прямого расширения важна совместимость с расширительным устройством и потерями давления на испарителе. Терморегулирующий вентиль требует стабильного давления на входе и корректной установки чувствительного элемента. Электронное регулирование требует датчиков температуры и давления, корректных уставок защит, после чего подтверждают стабильность перегрева, что критично для Воздухоохдадители LU-VE серии SMA.

Ниже приведён набор параметров, который удобен для инженерной проверки исполнения. Он снижает риск «разных точек расчёта» между проектом и поставкой. При таком формате Воздухоохдадители LU-VE серии SMA согласуются быстрее, а итоговый узел работает ближе к ожидаемой характеристике.

Оттайка, дренаж, устойчивость к обмерзанию

Обмерзание зависит от влажностной нагрузки, температуры кипения, шага оребрения, расхода воздуха. При росте слоя инея увеличивается сопротивление пакета, падает расход, снижается теплоотдача. Это вызывает удлинение циклов работы компрессора, смещение условий теплообмена, поэтому для Воздухоохдадители LU-VE серии SMA оценивают ресурс между оттайками по заданным условиям.

Тип оттайки выбирают по режиму объекта и по требованиям к простоям по холоду. Электрооттайка даёт предсказуемый цикл, требует расчёта мощности нагревателей и защиты по току. Оттайка горячим газом снижает нагрузку на электрику, предъявляет требования к трубопроводной схеме и клапанам, поэтому совместимость с Воздухоохдадители LU-VE серии SMA проверяют заранее.

Дренаж выполняют как элемент безопасности узла. Поддон должен иметь уклон, сливная линия должна сохранять проходное сечение при отрицательных температурах, при необходимости применяют подогрев. Замерзание дренажа приводит к повторному намораживанию на ламелях, что быстро снижает эффективность Воздухоохдадители LU-VE серии SMA.

Монтаж, пусконаладка, обслуживание и контроль ресурса

Монтаж включает проверку геометрии подвеса, доступов для обслуживания, корректных уклонов по трубопроводам. Всасывающую линию выполняют с учётом возврата масла, без «карманов» и провисаний. Пайку выполняют твёрдым припоем с защитой внутреннего объёма инертным газом, что повышает надёжность Воздухоохдадители LU-VE серии SMA в длительном цикле.

На пусконаладке контролируют перепад температур воздуха до и после теплообменника, плюс перегрев на выходе испарителя. Проверяют отсутствие рециркуляции, равномерность обдува по длине пакета, отсутствие вибрации вентиляторов. По оттайке проверяют завершение цикла по датчику и корректный слив талой воды, что влияет на стабильность Воздухоохдадители LU-VE серии SMA.

В эксплуатации показатель деградации — рост частоты оттайки, увеличение времени выхода на температуру, повышение шума вентиляторов. Регламент включает промывку оребрения, ревизию дренажа, контроль тока двигателей, осмотр клеммных соединений.
