Вентиляторы канальные ВКК: подбор по расходу, давлению, шуму и условиям монтажа

Назначение канального вентилятора в системе и почему важны расчётные параметры

Канальный вентилятор работает внутри сети воздуховодов, поэтому его нельзя выбирать только по диаметру и «примерной мощности». Здесь решают расход воздуха, статическое давление, потери на поворотах, решётках, фильтрах. Если напора не хватает, часть помещений остаётся без расчётного воздухообмена, а мотор перегружается. При избыточном напоре возрастает шум, вибрация, растут потери электроэнергии.

Вентиляторы канальные ВКК применяются в приточно-вытяжных системах, локальной вытяжке, технической вентиляции, распределении воздуха в шкафах и камерах. Формат «в линию» удобен тем, что узел ставится прямо в канал, а не требует отдельного корпуса. При правильном подборе сохраняется баланс сети, автоматика управляет производительностью без резких скачков.

В реальной эксплуатации узел чаще всего «ловит» ошибки проекта: недооценённые потери, неправильный шумоглушитель, лишняя заслонка. Поэтому Вентиляторы канальные ВКК корректнее выбирать по аэродинамическому расчёту, а не по привычке. Это снижает количество доработок на монтаже и повторных выездов после запуска.

Конструкция: центробежная крыльчатка в корпусе, двигатель, опоры, обслуживание

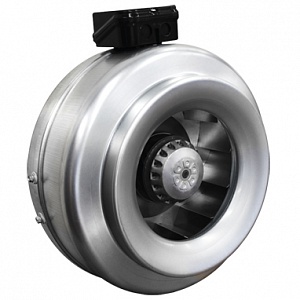

Канальные решения этого класса обычно выполняются как компактный корпус с присоединением под круглый канал и внутренней центробежной крыльчаткой. Такая схема лучше держит статическое давление по сравнению с осевым типом при том же габарите. Внутри стоит электродвигатель, крыльчатка, а также узлы крепления, рассчитанные на длительную работу в потоке воздуха.

Вентиляторы канальные ВКК проектируют под установку в магистраль с возможностью обслуживания. Для этого важна ориентация корпуса, доступ к крепежу, место под вибровставку. Если доступ отсутствует, любая профилактика превращается в демонтаж участка воздуховода, а это всегда дороже планового обслуживания.

Материалы корпуса выбирают под среду: обычный воздух, влажный воздух, аэрозоли, пыль. В таких условиях критичны герметичность стыков, качество уплотнений, устойчивость к коррозии. Вентиляторы канальные ВКК в технических помещениях часто работают круглосуточно, поэтому мелкие детали вроде качества подшипников и балансировки крыльчатки влияют на ресурс сильнее, чем «мощность по паспорту».

Расход и давление: как выбрать вентиляторы канальные ВКК по сети воздуховодов

Расход воздуха задаётся нормами по воздухообмену, а также технологией объекта. Давление вентилятора должно перекрывать суммарные потери сети: прямые участки, отводы, тройники, решётки, фильтры, теплообменники. На практике ошибка чаще возникает в потере на фильтре или на шумоглушителе, потому что их сопротивление недооценивают.

Вентиляторы канальные ВКК выбирают по рабочей точке на кривой: расход плюс требуемый напор. Подбор «по максимальной производительности» даёт шум и лишнее потребление. Подбор «впритык» даёт недовентиляцию и перегруз двигателя. Правильная рабочая точка лежит в устойчивой зоне кривой, без срыва потока.

Если сеть имеет переменный расход, стоит заложить управление. Ступенчатое управление подходит для простых систем. Частотное управление подходит для систем с переменной нагрузкой, где требуется стабильное давление в канале. Вентиляторы канальные ВКК под частотник выбирают с запасом по нагреву двигателя и с учётом работы на малых оборотах.

Шум и вибрации: что влияет на акустику и как не получить «свист в канале»

Шум в вентиляции формируется не только вентилятором. Его создаёт турбулентность на решётке, завихрения после отвода, резонанс в канале. При неправильной скорости потока в воздуховоде шум растёт резко, особенно на узких участках. Поэтому Вентиляторы канальные ВКК подбирают так, чтобы скорость в магистрали оставалась в допустимом диапазоне проекта.

Вибрации появляются при дисбалансе крыльчатки, перекосе крепежа, жёсткой установке без вибровставки. Вибрация передаётся на воздуховод, затем на строительные конструкции. В результате появляется гул, который сложно «лечить» после монтажа. Вентиляторы канальные ВКК должны устанавливаться с виброразвязкой и с корректной опорой.

Шумоглушитель не должен компенсировать ошибку подбора. Если напор выбран избыточно, приходится «душить» систему, а это снова создаёт шум. Поэтому правильнее сразу выбрать рабочую точку и минимизировать турбулентность. Тогда Вентиляторы канальные ВКК работают тише без дополнительных костылей.

Монтаж в канале: прямые участки, заслонки, обратный клапан, герметизация

Для стабильной работы нужен прямой участок до и после корпуса. Он снижает закрутку потока, улучшает работу крыльчатки. При отсутствии прямых участков вентилятор начинает работать в искажённом потоке, падает КПД. Это часто выглядит как «не развивает паспортный расход».

Вентиляторы канальные ВКК обычно устанавливают вместе с элементами сети: обратный клапан, заслонка, фильтр, шумоглушитель. Порядок установки важен: например, обратный клапан после вентилятора снижает риск хлопков. Фильтр перед вентилятором защищает крыльчатку от пыли, но добавляет сопротивление, которое нужно учитывать в расчёте.

Герметизация стыков выполняется так, чтобы не было подсоса воздуха. Подсос меняет баланс сети, увеличивает шум, снижает эффективность. После монтажа проверяют направление потока, отсутствие касаний, нагрев двигателя. Вентиляторы канальные ВКК на запуске должны выходить на рабочие параметры без «подстройки руками».

Электрика и управление: защита двигателя, пуск, частотник, датчики

По электрике важны напряжение, ток, тип управления. Неверно подобранная защита приводит к ложным остановам или к перегреву. В вентиляции перегрев часто связан с повышенным сопротивлением сети, например из-за грязного фильтра. Поэтому Вентиляторы канальные ВКК должны иметь корректную защиту двигателя и понятный регламент обслуживания фильтра.

При частотном управлении нужен частотник с правильными параметрами и фильтрацией помех. На малых оборотах двигатель хуже охлаждается, а перегрев может расти. Поэтому выбирают диапазон частот, который не выводит мотор в опасную зону нагрева. Для точного управления используют датчик давления в канале, который задаёт частоту по заданному статическому давлению.

Ступенчатое управление проще по настройке, но грубее по регулированию. Оно подходит, когда система работает в нескольких фиксированных режимах. Частотник подходит, когда расход меняется плавно. Вентиляторы канальные ВКК при корректном управлении дают стабильный воздух без «качелей» по давлению.

Что указать для точного подбора и быстрой поставки

Чтобы подобрать вентилятор без пересогласований, нужны данные по сети. Укажите требуемый расход воздуха, суммарные потери по давлению, диаметр канала, условия среды. Если в системе есть фильтр, шумоглушитель, теплообменник, их сопротивление обязательно учитывается. При переменной нагрузке укажите тип управления: ступени или частотник.

Для замены важно указать габариты участка, доступ к обслуживанию, направление потока. Если узел стоит в зоне с повышенной влажностью, фиксируют требования к корпусу и к защите. Вентиляторы канальные ВКК подбираются по рабочей точке, поэтому без давления подбор всегда будет неточным.

Передайте параметры сети в «Русские Медные Трубы», чтобы подбор был инженерным. Специалисты сверят рабочую точку, проверят питание и предложат конкретную модель. После согласования Вентиляторы канальные ВКК будут подобраны под ваш канал, а не «примерно под диаметр». Это снижает шум, снижает перерасход, экономит время на запуске.
