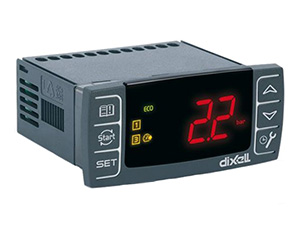

Dixell XR04CX

Корпус самозатухающий пластик ABS
Размер спереди 32x74мм; глубина 50 мм
Монтаж на панель в вырез размером 71x29мм
Защита IP20
Защита спереди IP65
Соединения клеммная колодка с зажимами под винт, сечение провода ≤ 2,5м м
Электропитание согласно модели: 110В пер.тока ±10%, 50/60Г ц - 230В пер.тока ±10%, 50/60Г ц
Энергопотребление 3,5ВА макс.
Дисплей 2 цифры, красные светодиоды высотой 14,2м м
Входы До 2 NTC- датчиков
Цифровой вход контакты без напряжения
Релейные выходы SPST 20(8)А 250В пер.тока и ли 8(3)A 250В пер.тока
Оттайка или доп. SPDT 8(3)A 250В пер.тока
Сохранение данных в энергонезависимой памяти (EEPROM)
Рабочая температура 0÷60°C
Температура хранения -25÷60°C
Относительная влажность 20÷85% (без конденсации)
Диапазон измерения NTC -датчик: -40÷110°C
Разрешение 0,1°C и ли 1°C и ли 1°F (выбирается)
Точность (окруж. темп. 25°C) ±0,1 °C ±1 знак
Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки.
При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров Cy и Cn.


Оттайка выполняется просто путем остановки компрессора. Параметр id контролирует интервал между циклами оттайки, в то время как ее длительность контролируется параметром Md.

Параметр Описание
Регулирование
Hy Дифференциал: (0,1°C ÷ 25°C / 1°F ÷ 45°F) Дифференциал срабатывания уставки. ВКЛ (Cut IN) компрессора - это Уставка + дифференциал (Hy). ВЫКЛ (Cut OUT) компрессора – когда температура достигнет уставки.
LS Минимальная Уставка: (-55°C÷SET/-67°F÷SET): Задает мин. значение уставки.
US Максимальная Уставка: (SET÷99°C/ SET÷99°F). Задает макс. значение уставки.
ot Калибровка первого датчика: (-9.9÷9.9°C / -17÷17°F) позволяет скорректировать возможное отклонение первого датчика.
P2 Наличие датчика испарителя: n= отсутствует; y = оттайка останавливается по температуре.
oE Калибровка второго датчика: (-9.9÷9.9°C/-17÷17°F) позволяет скорректировать возможное отклонение второго датчика.
od Задержка активации выходов при запуске: (0÷99м ин ) Эта функция доступна при первичном запуске контроллера и задерживает активацию любого выхода на время, заданное в этом параметре.
AC Задержка против коротких циклов: (0÷50 мин ) минимальный интервал между остановкой компрессора и последующим перезапуском.
Cy Время ВКЛ компрессора с неисправным датчиком: (0÷99 мин ) время, в течение которого компрессор работает при неисправном датчике термостата. При Cy=0 компрессор всегда ВЫКЛ.
Cn Время В Ы КЛ компрессора с неисправным датчиком: (0÷99 мин ) время, в течение которого компрессор ВЫКЛ при неисправном датчике термостата. При Cn=0 компрессор всегда включен.
Визуализация
CF Единицы измерения: (°C÷°F) °C=градусы Цельсия; °F=градусы Фаренгейта.
rE Разрешение (д ля °C):(dE ÷ in) dE= с десятичной точкой от -9.9 д о 9.9°C; in= целое
Ld Индикация по умолчанию: (P1÷P2) P1 = датчик термостата; P2 = датчик испарителя. SP = Уставка
dy Задержка и ндикации : (0÷ ÷15 мин ) когда температура растет, дисплей обновляется на 1°C/1°F по истечении этого времени.
Оттайка
td Тип оттайки: (EL - in) EL = электронагреватель, к омпр. ВЫКЛ ; in= горячий газ , компр. В КЛ
dE Температура окончания оттайки: (-55÷50°C/-67÷99°F) Если P2 = Y , задает температуру, измеренную датчиком испарителя, которая вызывает окончание оттайки.
id Интервал между циклами оттайки: (0÷99 ч ) Определяет интервал времени между началом двух циклов оттайки.
Md Максимальная длительность оттайки: (0÷99 мин, при 0 нет оттайки ) когда P2=n, (нет датчика испарителя , оттайка по времени) задает длительность оттайки, когда P2=y (окончание оттайки по температуре) задает максимальную длительность оттайки.
dd Задержка начала оттайки: ( 0÷99м ин ) Это удобно, когда требуется другое время начала оттайки, чтобы избежать излишней нагрузки на объекте.
dF Индикация во время оттайки: (rt / it / St / dF) rt = реальная температура; i = температура в начале оттайки; St = уставка; dF = значок dF.
dt Время отвода воды: (0÷99м ин ) интервал времени между достижением температуры окончания оттайки и возобновлением нормальной работы управления. Это время позволяет удалить капли воды с испарителя, которые могли образоваться при оттайке.
dP Оттайка после п одачи питания: (y÷n) y = после подачи питания начинается оттайка; n = оттайка не начинается при подаче питания.
Аварии
AU Авария по Макс. температуре: (AL÷99°C/99°F) когда достигается эта температура, после задержки времени Ad, активируется авария.
AL Авария по Мин. температуре: (-55÷AU°C /-67÷AU°F) когда достигается эта температура, после задержки времени Ad, активируется авария.
Ad Задержка аварии по температуре: (0÷99 мин ) Интервал времени между обнаружением условий аварии и соответствующим сигналом аварии.
dA Исключение аварии по температуре при п одаче питания: (0÷99 мин ) Интервал между обнаружением условий аварии после подачи питания на контроллер и сигналом аварии.
Цифровой вход
iP Полярность цифрового входа: (oP ÷ cL) oP = цифровой вход активируется по размыканию контакта; cL = цифровой вход активируется по з а мыканию контакта.
iF Конфигурация цифрового входа: (EA/bA/do/dF/Au/Hc) EA = внешняя авария: отображается сообщение EA; bA = серьезная авария, отображается сообщение CA; do = функция дверного контакта; dF = запуск оттайки; Au = не используется; Hc = изменение типа действия.
di Задержка аварии цифрового входа: (0÷99м ин ) при iF = EA или bA задержка между обнаружением условий внешней аварии и последующим сигналом. При iF=do п редставляет задержку активации аварии открытия двери.
dC Состояние компрессора и вентилятора при открытой двери: (no/Fn/cP/Fc): no = нормальное; Fn = Вентилятор ВЫКЛ; cP = Компрессор ВЫКЛ; Fc = Компрессор и вентилятор ВЫКЛ.
rd Регулирование при открытой двери: (n÷y) n = нет регулирования, если дверь открыта; Y= когда задержка Ц.Вх. истекла, регулирование возобновляется даже при наличии аварии открытия двери.
Другие параметры
Pt Таблица кодов параметров
rL Версия программного обеспечения
