Выход HOT KEY позволяет подключать блок с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга dIXEL семейства XWEB. Также он позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.
Последовательная шина TTL, доступная при подключении к разъему HOT KEY, позволяет с помощью внешнего конвертора TTL/RS485, XJ485-CX, подключить контроллер к ModBUS-RTU совместимой системе мониторинга, такой как XWEB5000/3000/500/300.
Контроллеры имеют клеммную колодку с зажимами под винт для подключения кабелей с сечением проводов до 2,5мм2. Перед подключением кабелей убедитесь, что напряжение питания соответствует характеристикам контроллера. Кабели датчиков размещайте отдельно от кабелей питания, от выходных и силовых соединений. Не превышайте максимально допустимый ток для каждого реле, при более мощных нагрузках используйте подходящее внешнее реле.
Датчики должны устанавливаться баллоном вверх, чтобы предотвратить повреждения из-за случайного попадания жидкости. Рекомендуется размещать датчик термостата вдали от воздушных потоков, чтобы правильно мерить среднюю температуру в помещении.
Корпус самозатухающий пластик ABS
Размер спереди - 32x74мм; глубина - 60мм
Монтаж на панель в вырез размером 71x29мм
Защита IP20
Защита спереди XR20CX IP65
Соединения клеммная колодка с зажимами под винт, сечение провода 2,5мм2
Электропитание 12В пер./пост.т.±10%; 24В пер./пост.т.±10%; 230В пер.т. ±10%, 50/60Гц, 110В пер.т. ±10%, 50/60Гц
Энергопотребление 3 ВА макс
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы до 3 датчиков NTC или PTC
Цифровой вход контакты без напряжения
Релейные выходы компрессор SPST 8(3)А, ~250В; или 20(8)А ~250В
Сохранение данных в энергонезависимой памяти (EEPROM)
Класс применения 1B
Степень загрязнения окр. среды 2
Класс ПО A
Макс. допустимое импульсное напряжение 2500В
Категория перенапряжения II
Рабочая температура 0 - 60°C
Температура хранения -30 - 85°C
Относительная влажность 20 - 85% (без конденсации)
Диапазон измерения и регулирования NTC-датчик: -40 - 110°C (-40 - 230°F)
PTC-датчик: -50 - 150°C (-58 - 302°F)
Разрешение 0,1°C или 1°C, 1°F
Точность (окруж. темп. 25°C) ±1°C ±1 знак

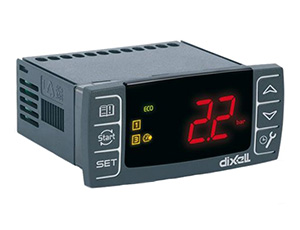

Dixell XR10CX
Заказать товар
Задать вопрос
Модель Dixell XR10CX, формата 32 x 74мм - одноступенчатый регулятор температуры используемый в системах охлаждения или нагрева. У него имеется релейный выход для управления компрессором. Он также снабжен 2 входами датчиков NTC или PTC, первый - для контроля температуры, второй, опциональный, подключается к разъему HOT KEY и используется для подачи сигнала аварии по температуре конденсатора или для показа температуры. Цифровой вход может работать как третий датчик температуры.
