Корпус самозатухающий пластик ABS, 4 DIN 70x85мм; глубина 61мм
Монтаж на DIN рейку
Защита передней панели IP65
Соединения клеммная колодка с зажимами под винт, сечение провода 2,5мм
Электропитание 110 / 230 В пер.т.
Энерго поглащение 3VA max
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы 3 PTC или NTC, конфигурируемый
Реле выхода компрессор - SPST реле 8(3) A, 250 В пер.т.
оттайка - SPDT реле 8(3) А, 250 В пер.т.
вентиляторы - SPST 8(3) A, 250 В пер.т.
Авария или дополнительный - SPST реле 8(3) А, 250 В пер.т.
Другие выходы зуммер для звукового сигнала тревоги
Последовательный выход RS485 последовательный порт связи с ModBUS-RTU протоколом
Сохранение данных данные сохраняются даже при отсутсвии питания (EEPROM)
Класс применения 1B
Температура хранения -30 - 85 °C
Рабочая температура 0 - 60 °C
Относительная влажность 20 - 85% (без конденсации)
Диапазон измерения и регуляции -40 - 110°C (-58÷230°F)
Разрешающая способность 0,1 °C или 1°C или 1 °F (на выбор)
Точность (окруж.темпер. 25°C) -40 - 50°C (-40 - 122°F): меньше 1% от ед. полной шкалы
Регулирование выполняется по температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметрам COn и COF.
Если оттайка не активна, режим быстрой заморозки может быть включен с клавиатуры, удержанием нажатой клавиши вверх в течение 3 секунд. Компрессор работает в непрерывном режиме в течение времени, заданного через параметр CCt. Цикл заморозки может быть завершен до истечения установленного времени, используя туже кнопку активации, вверх около 3 секунд.
С помощью параметра tdF доступны два режима оттайки: оттайка с электрическим нагревателем, оттайка горячим газом. Режим оттайки (интервал) определяется с помощью параметра EdF: (Edf=in) оттайка происходит каждые IdF, (EdF=Sd) интервал IdF вычисляется с помощью алгоритма Smart Defrost - Умная оттайка (только когда компрессор вкл и температура испарения выше, чем значение параметра SdF) По окончанию оттайки происходит отсчет времени дренажа согласно параметру Fdt.
Режим управления вентиляторов выбирается в параметре FnC:
FnC = C_n: вентиляторы будут ВКЛ и ВЫКЛ с компрессором и не будут работать при оттайке;
FnC = o_n вентиляторы работают, даже если компрессор выкл. и не работают при оттайке;
FnC = C_Y вентиляторы будут ВКЛ и ВЫКЛ с компрессором и будут работать при оттайке;
FnC = o_Y вентиляторы будут работать постоянно также и при оттайке;
После оттайки имеется задержка вентиляторов по времени, связанная со временем стекания капель, задаваемое с помощью параметра Fnd.
Дополнительный параметр FSt обеспечивает задание температуры, измеренной датчиком испарителя, выше которой вентиляторы всегда выключены. Это используется, чтобы обеспечить циркуляцию воздуха, только если его температура ниже, чем задано в FSt. При оттайке данный параметр не отслеживается.
Вход датчика двери оповещает о состоянии двери и о состоянии соответствующего релейного выхода с помощью параметра odc:
no - нормальное (любое изменение);
Fan - Вентилятор ВЫКЛ;
CPr - Компрессор ВЫКЛ;
F_C - Компрессор и вентилятор ВЫКЛ.
После задержки dOA с момента октрытия двери, включается аварийная сигнализация и на дисплее показывается сообщение dA. Авария прекратится как только внешний цифровой вход отключится. В течение этого времени и задержки dot после закрытия двери аварии по температуре отключены.
После срабатывания цифрового входа блок будет ждать в течение времени задержки did прежде, чем выдать аварийное сообщение EAL. Состояние выходов не меняется. Сигнал аварии прекращается, как только цифровой вход деактивируется.
После срабатывания цифрового входа блок будет ждать в течение времени задержки did прежде, чем выдать аварийное сообщение BAL. Релейные выходы ВЫКЛЮЧАЮТСЯ. Сигнал аварии прекращается, как только цифровой вход деактивируется.
Конфигурируемый вход (AUS) - функция позволяет включает и выключает дополнительное реле с помощью цифрового входа в качестве внешнего переключателя. Эта функция включена, пока цифровой вход активирован.

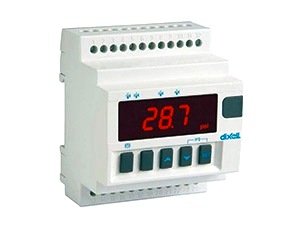

Dixell XR170D
Заказать товар
Задать вопрос
Dixell XR170D - контроллер формата 4DIN с циклом оттайки для применения в холодильных системах нормальной и низкой температуры. Прибор имеет 3 реле выхода для управления компрессором, вентилятором испарителя и оттайкой, которая может быть как электрической, так и оттайкой горячим газом, так же есть дополнительное реле для аварии или дополнительных функций. Dixell XR170D имеет 2 датчика NТС или РТС, два цифровых входа (без напряжения) настраиваемых с помощью параметра и встроенный зуммер для сигнализации. Прибор полностью программируется через параметры при помощи клавиатуры.
