Dixell XR70CX

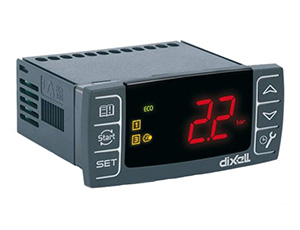

Dixell XR70CX – это микропроцессорный контроллер, для применения в средне- или низкотемпературных системах охлаждения с вентиляцией. У него есть 4 релейных выхода для управления компрессором, вентилятором и оттайкой. Последнее реле может использоваться для освещения, для сигнала аварии или как дополнительный выход. Контроллер снабжен четырьмя входами датчиков NTC или PTC, первый - для контроля температуры, второй, расположенный на испарителе - для контроля температуры окончания оттайки и управления вентилятором. Цифровой вход может работать в качестве третьего датчика температуры. Четвертый датчик, подключаемый к разъему HOT KEY, используется для подачи сигнала аварии по температуре конденсатора или для показа температуры.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Размер спереди 32x74мм; глубина 60 мм
Монтаж на панель в вырез размером 71x29мм
Защита IP20
Защита спереди IP65
Соединения клеммная колодка с зажимами под винт, сечение провода ≤ 2,5м м
Электропитание согласно модели: 12В пер./пост.т. ±10%; 24В пер./пост.т. ±10%; ~230В±10%, 50/60Гц, ~110В±10%, 50/60Гц
Энергопотребление 3,5ВА макс.
Дисплей 3 цифры, красные светодиоды высотой 14,2мм
Входы 4 датч. NTC или PTC
Цифровой вход контакты без напряжения
Релейные выходы компрессор - SPST 8(3)А, ~250В или SPST 16(6)А ~250В
оттайка - SPDT 8(3)А, ~250В или SPST 16(6)А ~250В
вентилятор - SPST 5А, ~250В или SPST 16(6)А ~250В
дополнительный - SPDT 8(3)А, ~250В или SPST 16(6)А ~250В
Сохранение данных в энергонезависимой памяти (EEPROM)
Резервирование внутренних часов 24 часа
Рабочая температура 0÷60°C
Температура хранения -25÷60°C
Относительная влажность 20÷85% (без конденсации)
Диапазон измерения NTC-датчик: -40÷110°C (-40÷230°F)
PTC-датчик: -50÷150°C (-58÷302°F)
Разрешение 0,1°C и ли 1°C и ли 1°F (выбирается)
Точность (окруж. темп. 25°C) ±0,1 °C ±1 знак
Выход HOT KEY позволяет подключить контроллер с помощью внешнего модуля XJ485-CX к сети, совместимой с ModBUS-RTU, такой как блоки мониторинга Dixell семейства XWEB. Разъем HOT key позволяет программировать контроллер с помощью ключа программирования HOT KEY. Прибор полностью конфигурируется с помощью специальных параметров, которые могут быть легко запрограммированы с клавиатуры.
Регулирование выполняется согласно температуре, измеренной датчиком термостата с положительной разницей от уставки: если температура растет и достигает уставки плюс дифференциал, то компрессор запускается и затем выключается, когда температура снова достигнет значения уставки. При повреждении датчика термостата, пуск и остановка компрессора осуществляется по времени согласно параметров COn и COF.
С помощью параметра tdF доступны два режима оттайки: оттайка с электрическим нагревателем (tdF = EL) и оттайка горячим газом (tdF = in). Другие параметры используются для контроля интервала между циклами оттайки (IdF), ее макс. длительности (MdF) и двух режимов оттайки: по времени или с управлением по датчику испарителя (P2P). По окончании оттайки начинается время стекания капель, его продолжительность задается в параметре Fdt. При Fdt = 0 время стекания капель отключено.
Режим управления вентиляторов выбирается в параметре FnC:
FnC = C_n: вентиляторы будут ВКЛ и ВЫКЛ с компрессором и не будут работать при оттайке;
FnC = o_n вентиляторы работают, даже если компрессор выкл. и не работают при оттайке;
После оттайки имеется задержка вентиляторов по времени, разрешая время стекания, задаваемое с помощью параметра “Fnd”.
FnC = C_Y вентиляторы будут ВКЛ и ВЫКЛ с компрессором и будут работать при оттайке;
FnC = o_Y вентиляторы будут работать постоянно также и при оттайке
Дополнительный параметр FSt обеспечивает задание температуры, измеренной датчиком испарителя, выше которой вентиляторы всегда выключены. Это используется, чтобы обеспечить циркуляцию воздуха, только если его температура ниже, чем задано в FSt.
Принудительное включение вентиляторов - эта функция, управляемая параметром Fct, предназначена для того, чтобы избежать коротких циклов вентиляторов, что может произойти после включения контроллера, либо после оттайки, когда комнатный воздух греет испаритель. Работа: если разница температуры между датчиком испарителя и комнатным датчиком больше, чем значение параметра Fct, то вентиляторы включаются. При Fct = 0 эта функция отключена.
Циклическое включение вентиляторов, когда компрессор выключен. Когда Fnc = c-n или c-Y (вентиляторы включены параллельно компрессору), то посредством параметров Fon и FoF вентиляторы могут осуществлять циклы включения и выключения, даже если компрессор выключен. Когда компрессор выключен, вентиляторы продолжают работать в течение времени Fon. При Fon = 0 вентиляторы всегда остаются выключенными, когда компрессор выключен.
Аварии датчиков P1, P2, P3 и P4 возникают через несколько секунд после поломки соответствующего датчика; они автоматически сбрасываются после того, как нормальная работа датчиков возобновлена. Перед заменой датчика проверьте его подключения. Аварии по температуре HA, LA HA2 и LA2 автоматически сбрасываются, как только температура вернется к нормальному значению. Аварии EA и CA (при i1F=bAL) сбрасываются, как только отключится цифровой вход. Авария CA (при i1F=PAL) сбрасывается только выключением и включением контроллера.
