Отводы медные

Отводы медные: функциональный элемент поворота медного трубопровода в холодильных и HVAC-системах

Отводы медные используются для формирования стабильного поворота трубопровода под строго заданным углом. Элемент исключает локальные напряжения и не изменяет внутреннее сечение трассы. Правильная геометрия отвода поддерживает скорость хладагента и возвращение масла в компрессор. В промышленных системах отводы медные заменяют изгибы вручную, поскольку ручная деформация снижает толщину стенки и вызывает овальность.

Изделие представляет собой сегмент трубы, изготовленный из цилиндрической заготовки с постоянной толщиной стенки. Угол отвода фиксирован и заводской. Промышленная форма исключает сужение канала на внутреннем радиусе. Увеличение скорости на этом участке приводит к кавитации. Отводы медные поддерживают равномерную динамику потока. Режим работы компрессора не меняется при переходе через участок изгиба.

Использование в холодильных трассах обусловлено требованиями к герметичности и отсутствию резьбовых стыков. Отводы медные монтируются капиллярной пайкой. Припой заполняет зазор по всему периметру, формируя единый сегмент трубопровода. Соединение выдерживает циклы нагрева и охлаждения, статические и динамические нагрузки. Элемент не требует обслуживания.

Конструкция отвода и влияние геометрии на работу системы

Отводы медные изготавливают методом формовки или штамповки. Заготовка не сваривается из двух сегментов. Материал сохраняет непрерывность волокнистой структуры. Это исключает деформацию в зоне стыка. Внутренний профиль гладкий, без кольцевых переходов. На входных торцах предусмотрены фаски. Они формируют правильный капиллярный зазор при пайке.

Ключевые геометрические параметры: угол отвода, радиус R, толщина стенки, овальность. Стандартные углы — 45° и 90°. Меньший угол используют на участках, где трасса меняет направление под небольшим уклоном и не требует резкого разворота. Отвод 90° применяют на поворотах магистралей, соединениях узлов и при обходе конструктивных препятствий. Радиус влияет на гидравлическое сопротивление. При уменьшении R скорость фреона изменяется, что влияет на возврат масла.

Толщина стенки зависит от диаметра магистрали. Для бытовых систем используют 0,8–1,1 мм. Для промышленных трасс и оборудования высокой мощности — 1,2–1,5 мм. Отводы медные с заниженной толщиной на внутреннем радиусе становятся точками выгорания при пайке. Разрыв стенки возникает при пусковом давлении. Нагрузка достигает 6–7 МПа, особенно при работе с R410A и R32. Контроль геометрии обязателен. Овальность не превышает 3%, иначе капиллярный зазор нарушается.

Стандарты и материал: почему отводы медные работают в тяжёлых режимах

Материал — бескислородная медь CU-DHP или M1. Содержание кислорода ≤0,04%. В процессе пайки не образуется оксидная плёнка. Внутренняя поверхность остаётся химически нейтральной. В холодильных системах присутствуют синтетические и минеральные масла. Окисление разрушает масло и вызывает кислотность. Отводы медные исключают подобный сценарий.

Отводы из меди производят по стандартам EN 1254-1 и ASTM B280. Первый определяет геометрические допуски, качество наружной и внутренней поверхности и допустимые отклонения угла. Второй описывает химический состав трубной меди и требования к прочности. Изделия допускаются к пайке твердым припоем. После охлаждения материал сохраняет пластичность. Разрушение кристаллической решётки исключается при соблюдении температурного диапазона.

Обработка поверхности контролируется. Труба не должна иметь следы прокатки на внутреннем профиле. Любой дефект становится точкой завихрения и местом задержки масла. Для B2B-проектов поставщик обязателен предоставлять паспорт партии. В нём указаны стандарт, толщина стенки, партия плавки и размеры.

Типы отводов медных: 90°, 45°, специальные исполнения

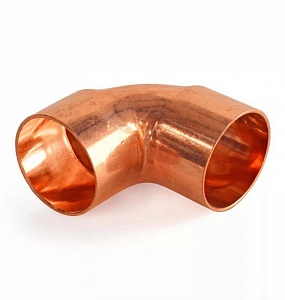

Отводы медные 90° применяют в местах, где трасса меняет направление под прямым углом. Это основной тип исполнения. Угол фиксированный и не допускает плавного изгиба. В системах с компрессорами высокой производительности отвод 90° используют на участках возле коллекторов, распределителей и конденсаторов.

Отводы медные 45° обеспечивают меньшее падение давления. Применяют в магистралях с длинными трассами. В таких линиях важно сохранить скорость потока. Плавный поворот снижает риск маслозадержания. В чиллерах и тепловых насосах этот тип отвода снижает нагрузку на компрессор.

Специальные исполнения — редкие модели. Это элементы 180° для разворота трассы или двухсоставные отводы. Применяются в нестандартных узлах оборудования. В бытовых системах не используются. Производятся под заказ и сопровождаются индивидуальными допусками.

Диаметры и рабочее давление: связь с хладагентом

Номинальные размеры отводов медных:

• 1/4”

• 3/8”

• 1/2”

• 5/8”

• 3/4”

• 7/8”

• 1–1/8”

Размер указывают в дюймах. Внутренний диаметр рассчитывается по метрическому значению. В холодильных системах важно соблюдать соответствие размеру магистрали. Уменьшение диаметра образует «бутылочное горлышко». Поток ускоряется, масло задерживается на стенках и возвращается нерегулярно.

Рабочее давление зависит от хладагента. Контуры с R410A и R32 работают при 3,5–4,8 МПа. Пусковой импульс достигает 6–7 МПа. Отводы медные должны выдерживать эту нагрузку без деформации. Для R22 и R134a давление ниже. Допустимо применение элементов с толщиной 0,8–1,1 мм. В транспортных и каскадных установках нагрузка выше из-за вибраций, поэтому используют усиленные исполнения.

Температура эксплуатации варьируется от −40 до +120 °C. При пайке область шва нагревают до 650–710 °C. В зоне нагрева материал не должен менять геометрию. Трещины проявляются не сразу. Они становятся критичными после нескольких рабочих циклов. В B2B-проектах контроль пайки обязателен.

Монтаж: пайка, подготовка, ошибки

Отводы медные устанавливают на подготовленный трубопровод. Срез выполняют труборезом. Угол — 90°. Внутренние заусенцы удаляют равномерно. Муфта отвода надевается без усилия. Зазор не должен быть нарушен. При уменьшении припой не проходит вглубь. При увеличении появляются поры.

Пайка — капиллярная. Рабочая среда — азот. Газ исключает образование оксидной пленки. Припой вводят в область входа. Маркировки припоя — Ag5, Ag15, Ag45. Припой втягивается внутрь и распределяется вдоль кромки. Нагрев выполняют равномерно. Перегрев разрушает структуру меди. Низкая температура не обеспечивает растекание.

После работ систему вакуумируют до 200–500 мкм. Остатки влаги разрушают масло. Внутри образуются кислоты. Компрессор теряет смазку. Соединения проверяют течеискателем. Контур отвода должен быть гладким. Допустимы только непрерывные линии металла. Наплывы и поры запрещены.

Отводы медные «Русские Медные Трубы»: ассортимент и контроль

Компания «Русские Медные Трубы» выпускает отводы медные из сертифицированной трубной меди. Корпус сохраняет геометрию после пайки и не нарушает внутренний профиль. Каждое изделие проходит контроль размеров и овальности. Поверхность проверяют визуально. Наружная часть не имеет следов полировки, которые влияют на распределение припоя.

Ассортимент включает исполнения 90° и 45°. Диаметры: 1/4”, 3/8”, 1/2”, 5/8”, 3/4”, 7/8”, 1–1/8”. Для B2B-проектов доступны партии с одинаковой геометрией. Производство поддерживает серийные поставки. Для OEM-клиентов доступны индивидуальные спецификации. Поставки комплектуют документацией, подтверждающей соответствие EN 1254-1 и ASTM B280.

Отводы медные поставляются в защищённой упаковке. Это исключает повреждение кромки. Нарушение входит в список критических дефектов. Поверхность должна оставаться гладкой. Любая деформация снижает качество пайки. Специалисты компании консультируют по подбору типоразмеров и режимам работы оборудования.

Как оформить заказ

Для заказа укажите тип отвода, диаметр трубопровода, хладагент и рабочее давление. Дополнительно предоставьте длину магистрали и количество точек поворота. Специалисты подберут модель и толщину стенки под требования проекта. Возможна комплектация партиями для монтажных компаний. Производство выполняет серийные и разовые поставки.
