Теплоизоляция для кондиционеров: материалы, расчёт толщины, паробарьер, монтажные требования

Зачем нужна теплоизоляция для кондиционеров: теплоприток, конденсат, стабильность режима

Теплоизоляция для кондиционеров снижает теплоприток к холодной магистрали. На газовой линии это удерживает температуру, сохраняет расчётный перегрев. На жидкостной линии слой уменьшает нагрев от окружающего воздуха. В результате режим расширения остаётся ближе к проектному.

Теплоизоляция для кондиционеров должна блокировать конденсацию на поверхности. Конденсат появляется, когда температура оболочки ниже точки росы воздуха. Влага быстро собирается возле крепежа, затем переходит на отделку. Ещё один риск — намокание слоя с ростом теплопроводности.

Теплоизоляция для кондиционеров работает корректно только как цельная оболочка. Любая щель в продольном шве превращается в канал для водяного пара. Пар доходит до холодной меди, затем конденсируется внутри. Внешне изоляция выглядит целой, внутри уже вода.

Материалы: эластомерная теплоизоляция для кондиционеров, полиэтилен, оболочки

В практике HVAC чаще применяется эластомерная теплоизоляция для кондиционеров на основе вспененного каучука. Структура закрытопористая, поэтому слой работает как паробарьер. Типичные значения теплопроводности лежат в диапазоне 0,033–0,040 Вт/(м·К) при 0…+40 °C. Рабочий диапазон температур у многих серий достигает −200…+105 °C, что перекрывает кондиционирование.

Эластомерная теплоизоляция для кондиционеров оценивается по сопротивлению диффузии водяного пара μ. Для качественных материалов встречаются значения μ ≥ 7000, что снижает риск намокания при герметичных швах. Плотность обычно попадает в интервал 35–60 кг/м³, что даёт стабильную форму на трассе. Для меди важно отсутствие агрессивных добавок, нейтральный pH.

Полиэтиленовая теплоизоляция для кондиционеров применяется на простых участках, где влажность ниже. Паробарьер у неё слабее, поэтому требования к герметизации стыков выше. При длительной работе в сырой зоне слой чаще набирает влагу. Для открытой прокладки полезны защитные оболочки: алюминизированная плёнка, полимерный кожух, армированное покрытие.

Форматы изделий: трубки, рулоны, ленты, готовые кожухи

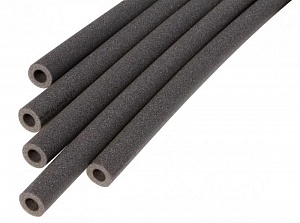

Теплоизоляция для кондиционеров в трубках удобна на прямых участках. Толщина получается одинаковой по окружности, посадка на медь контролируемая. Типовая длина трубки — 2000 мм, что уменьшает число торцевых стыков. Для фитингов применяют сегментную подрезку, чтобы сохранить паробарьер.

Рулонная теплоизоляция для кондиционеров используется на узлах сложной формы. Рулон закрывает отводы, тройники, коллекторы, участки возле кронштейнов. Типовая ширина — 1000 мм, длина рулона зависит от толщины. Для монтажа важна ориентация раскроя, чтобы стык уходил вверх, а не вниз.

Самоклеящаяся теплоизоляция для кондиционеров упрощает фиксацию слоя на чистой поверхности. Она не заменяет герметизацию, поскольку клеевая кромка не является полноценным паробарьером. На трассах с высокой влажностью шов всё равно закрывают клеем, лентой, герметизирующей оболочкой. Кожухи с внешним покрытием применяют там, где есть УФ, механический контакт, абразивная пыль.

Размеры: внутренний диаметр, посадка на медь, допуски возле пайки

Теплоизоляция для кондиционеров подбирается по наружному диаметру медной трубы. Для трубок критичен внутренний размер изоляции, который должен совпасть с наружным Ø трубы. Слишком плотная посадка рвёт слой на повороте. Слишком свободная посадка оставляет воздушный зазор, повышает риск конденсации на меди.

На участках пайки появляется утолщение: припой, муфта, капиллярное кольцо. Теплоизоляция для кондиционеров в таких местах должна иметь технологический запас по внутреннему размеру, либо применяются вырезные «чашки» из рулона. Для крепежа полезны вставки из жёсткого материала, чтобы хомут не продавил слой. Сжатый участок резко теряет сопротивление теплопередаче.

Таблица ниже помогает быстро связать наружный Ø медной трубы с внутренним Ø трубной изоляции. Это не «универсальная истина», а практичный ориентир для трасс кондиционирования. В спорных местах измеряют фактический Ø после монтажа фитинга. Затем выбирают ближайший внутренний размер.

Толщина теплоизоляции для кондиционеров: выбор по точке росы и условиям прокладки

Толщина теплоизоляции для кондиционеров выбирается через точку росы. Условие простое: температура внешней поверхности должна оставаться выше точки росы воздуха. Чем выше влажность, тем выше точка росы. Чем холоднее труба, тем больше нужна толщина.

Внутри помещения при умеренной влажности часто применяют 6–9 мм. Такая теплоизоляция для кондиционеров снижает теплоприток, удерживает холод на газовой линии. На коротких трассах этого достаточно при качественном шве. При высокой влажности 9 мм требует особенно аккуратной герметизации.

На протяжённых участках, возле тёплых поверхностей, в шахтах применяют 13 мм. Эта теплоизоляция для кондиционеров увеличивает запас по точке росы. Слой меньше реагирует на кратковременные скачки температуры окружающего воздуха. Ещё одно преимущество — меньшая чувствительность к локальному сжатию.

Для зон с высокой влажностью, для пониженной температуры кипения применяют 19 мм. Такая теплоизоляция для кондиционеров не спасает при разрыве паробарьера. При подсосе пара вода появится под слоем, даже при большой толщине. Поэтому здесь важнее шов, чем миллиметры.

Монтажные требования: шов, паробарьер, клей, контроль качества

Теплоизоляция для кондиционеров требует чистой поверхности трубы. Перед монтажом убирают пыль, следы масла, остатки флюса. Жирная плёнка ухудшает адгезию, затем шов расходится. Для эластомера применяют рекомендованный очиститель, который не разрушает структуру.

Продольный шов трубки формирует паробарьер. Его склеивают контактным клеем, затем прижимают по всей длине. В технологии важны интервалы: подсушка 5–10 минут, открытое время 10–20 минут. Монтаж выполняют при температуре выше +5 °C, иначе клей теряет рабочие свойства.

Теплоизоляция для кондиционеров не монтируется при температуре поверхности ниже точки росы. На влажной поверхности шов выглядит закрытым, прочность падает. Через время появляется микротрещина, затем подсос пара. Контроль качества включает визуальную проверку кольца шва, проверку торцевых стыков, проверку зон возле хомутов.

Типовые ошибки, которые снижают эффективность слоя

Теплоизоляция для кондиционеров чаще выходит из строя из-за мелких нарушений технологии. Ошибка редко связана с «не тем материалом». Обычно проблема лежит в шве, в посадке, в сжатии слоя. Ниже перечислены причины, которые дают конденсат даже при правильной толщине.

• Непроклеенный продольный шов либо разрыв на торце.

• Сжатие слоя под хомутом без жёсткой вставки.

• Неверный внутренний Ø трубки, складки на изгибе.

• Монтаж на загрязнённой трубе, остатки флюса после пайки.

• Разрыв оболочки в зоне выхода из короба, контакт с острыми кромками.

Теплоизоляция для кондиционеров после устранения дефекта должна восстанавливать паробарьер. Локальная «обмотка сверху» часто не решает проблему, если вода уже внутри. Правильный ремонт включает вскрытие мокрого участка, сушку, замену слоя. Затем шов формируется заново по технологическому окну клея.

Теплоизоляция для кондиционеров выигрывает от контроля после запуска. Через 24–48 часов работы видны слабые места: точечные «холодные пятна», запотевание возле стыка, влажные зоны под крепежом. Такой осмотр дешевле повторной разборки короба. Для систем с длительным режимом это обязательная практика.
